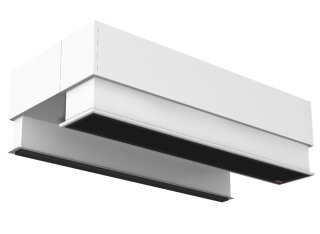

CL Linea 63 eco M2500WL EC ZDS Türluftschleier, 2500mm lang, 60/40°C

Artikelnummer: 2021020869801AD
Kategorie: Systemair
  • HAN: 239425
Türluftschleier, 2500mm lang, 60/40°C
6.890,00 €
exkl. 19% USt. , Versandkostenfreie Lieferung nach DE. Versand
  • Lieferzeit: 5 - 10 Werktage  (DE - Ausland abweichend)
Stk
  • Lieferzeit: 5 - 10 Werktage  (DE - Ausland abweichend)

Beschreibung

Luftschleieranlage für
Zwischendeckeneinbau, horizontale
Montage in Kassettenform in
klassischem
Gerätedesign.Geräteausführung
entsprechend ISO 9001:2015Gehäuse:Die
selbsttragende Gehäusekonstruktion
besteht aus elektrolytisch verzinktem
Stahlblech, welches mit hochwertigem
Kunststoffpulver beschichtet ist (RAL
9016). Andere Farbtöne auf Anfrage.Das
Gehäuseinnere ist mit schalldämmenden
Material (Brandschutzklasse B1,
selbstverlöschend) ausgekleidet.Die
Montage der Geräte erfolgt über
Einnietmuttern M8 auf der
Geräteoberseite. ZDS-Ausführung:Der
Ansaugkasten mit 90° Luftumlenkung.
ist vollständig mit schalldämmenden
Material (Brandschutzklasse B1)
ausgekleidet. Für die Ansaug- und
Ausblasversion sind
Teleskopschiebestutzen (130-210mm)
vorgesehen, die eine Anpassung an die
für die zur Verfügung stehende Höhe
bei der Montage angepasst und fixiert
werden können. Es ist sinnvoll,
zwischen Ausblas- und Ansaugbereich in
der baus. abgehängten Decke eine
Revisionsmöglichkeit vorzusehen, damit
ein eventueller Serviceeinsatz
problemlos erfolgen
kann.Ventilatoren:in EC-Technik, ErP
2018 konform.Einzeln angetriebene,
doppelseitig saugende EC
Hochleistungsradialventilatoren mit
Außenläufermotoren für besonders
geräuscharmen Betrieb, Blockierschutz,
sowie Übertemperaturschutz der
Elektronik. ErP 2018 konform.
Steuerspannung 0-10V. Die
Ventilatorenanordnung
(Isolationsklasse B) gewährleistet
eine gleichmäßige Luftverteilung.Die
Ventilatoren in EC-Technik sind
besonders energieeffizient, da der
Wirkungsgrad im Teillastbetrieb
zwischen 90 und 95% liegt, gegenüber
bei AC Ventilatoren von max.
55%.Wärmetauscher:Die Wärmetauscher
sind saugseitig angeordnet, so dass
eine gleichmäßige Beaufschlagung der
Überträgerflächen gewährleistet ist.
Der Abstand zwischen den auf
Kupferrohren aufgepressten,
Aluminiumlamellen ist so
dimensioniert, dass im Zusammenwirken
mit dem speziell entwickelten
Ansauggitter auf einen
wartungsintensiven Umluftfilter
verzichtet werden kann. Die
Wärmetauscher stehen für
Pumpenwarmwasser- oder
Niedertemperaturbetrieb zur Verfügung.
Projektspezifisch können besondere
bauseitige Wasserspreizungen bei der
Auslegung berücksichtigt werden und
entsprechende Wärmetauscher optimiert
werden.Für den eventuellen Einsatz
unter Verwendung mit Kaltwasser ist
der Einbau einer Kondensatwanne
vorgesehen.Der Anschluss erfolgt über
Innengewinde auf der linken
Geräteoberseite.Andere
Anschlussmöglichkeiten, gegen
Mehrpreis möglich. Der maximale
Nenndruck ist PN 16 bei
130°C.Ansauggitter:Ein speziell
entwickeltes Ansauggitter aus,
lackiertem, in RAL 9006,
Micro-Stahllochblech verhindert
schädliche Ablagerungen am
Wärmetauscher und vermeidet den
Einsatz von wartungsintensiven
Umluftfiltern. Die am Ansauggitter
zurückgehaltenen Staub- und
Faserpartikel müssen lediglich
turnusmäßig abgesaugt oder abgewischt
werden. Das Ansauggitter ist in einen
beschichteten Aluminiumrahmen gefasst
und mit Metallklipsen an dem Gerät
befestigt und mit internen
Sicherheitselementen gegen lösen
gesichert und ist bei Bedarf einfach
zu lösen.Ausblasdüse:Die
strömungsgünstige Ausblasdüse ist mit
durchgehenden und zwischen 0° und 30°
arretierbaren Luftlenklamellen aus
eloxiertem Aluminium ausgestattet,
durch welche eine laminare
Luftströmung und ein hoher
Wirkungsgrad, bei geringstem
Energieeinsatz, erreicht werden. Dies
führt zu einer optimalen
Abschirmeffektivität und verhindert
hohe Energieverluste durch
eindringende Zugluft im
Eingangsbereich.Elektroanschluss:Netzan
schluss und Verbindung zur gewählten
Steuer- und Regeleinheit erfolgt über
Plug und Play Steckverbindungen auf
der rechten Geräteoberseite durch
interne Verbindungen zur Klemmleiste
auf der Elektroniksteuerplatine im
Geräteinneren. Das Gerät muss für den
bauseitigen Anschluss nicht geöffnet
werden. Eine eventuelle
