Beschreibung

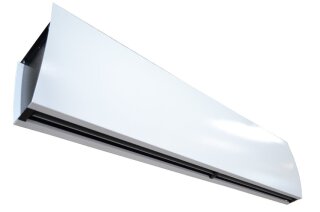

CL Linea eco - D esign - M/G ? EC
horizontal Die kostengünstige
Alternative zu der Standard ?Universal
-Serie Linea eco EC Luftschleieranlage
für sichtbare horizontale Montage in
ansprechender
Designausführung.Geräteausführung
entsprechend ISO 9001:2015Mit diesem
Konzept (nicht konfigurierbar) wird
dem Kunden einen spezielle,
komfortable Lösung angeboten, welche
eine optimale Luftschleierfunktion
ermöglicht und ein energieeffizientes
Raumklima realisiert.Gehäuse:Die
selbsttragende Gehäusekonstruktion
besteht aus elektrolytisch verzinktem
Stahlblech, welches mit hochwertigem
Kunststoffpulver, in der Standardfarbe
RAL 9016, beschichtet ist. Der innere
Gehäusekorpus ist schwarz beschichtet,
dadurch wird die abgerundete
Designausführung besonders
hervorgehoben.Die Zuluft wird aus dem
oberen Raumbereich angesaugt und über
eine Lamellenausblasdüse, im unteren
Gerätebereich, dem Raum zugeführt.Die
Montage der Geräte erfolgt über
seitlich, sichtbare Laschen, mit
Bohrungen, über welche die
Aufhänge-Gewindestangen problemlos
gesichert werden können.Die Wasser-
oder Elektroanschlüsse befinden sich
auf der Geräteoberseite, links bzw.
rechts.Ventilatoren:in EC-Technik, ErP
2018 konform.Einzeln angetriebene,
doppelseitig saugende EC
Hochleistungsradialventilatoren mit
Außenläufermotoren für besonders
geräuscharmen Betrieb, Blockierschutz,
sowie Übertemperaturschutz der
Elektronik. Steuerspannung 0-10V. Die
Ventilatorenanordnung
(Isolationsklasse B) gewährleistet
eine gleichmäßige Luftverteilung.Die
Ventilatoren in EC-Technik sind
besonders energieeffizient, da der
Wirkungsgrad im Teillastbetrieb
zwischen 90 und 95% liegt, gegenüber
bei AC Ventilatoren von max.
55%.Wärmetauscher:Die Wärmetauscher
sind saugseitig angeordnet, so dass
eine gleichmäßige Beaufschlagung der
Überträgerflächen gewährleistet ist.
Der Abstand zwischen den auf
Kupferrohren aufgepressten,
Aluminiumlamellen ist so
dimensioniert, dass im Zusammenwirken
mit dem speziell entwickelten
Ansauggitter auf einen
wartungsintensiven Umluftfilter
verzichtet werden kann. Die Register
sind so ausgelegt, dass die baus.
Vor-und Rücklauftemperatur optimal
umgesetzt wird und zu einem guten
Wirkungsgrad führtDer maximale
Nenndruck ist PN 16 bei
130°C.Wasseranschluss mit
InnengewindeAnsauggitter: Das
Micro-Stahllochblech verhindert
schädliche Ablagerungen am
Wärmetauscher und vermeidet den
Einsatz von wartungsintensiven
Umluftfiltern. Die am Ansauggitter
zurückgehaltenen Staub- und
Faserpartikel müssen lediglich
turnusmäßig abgesaugt oder abgewischt
werden. Das Ansauggitter ist im oberen
Gerätebereich verschraubt und einfach
abnehmbar.Ausblasdüse:Die
strömungsgünstige Ausblasdüse ist mit
durchgehenden und zwischen 0° und 30°
arretierbaren Luftlenklamellen aus
eloxiertem Aluminium ausgestattet,
durch welche eine laminare
Luftströmung und ein hoher
Wirkungsgrad, bei geringstem
Energieeinsatz, erreicht werden. Dies
führt zu einer optimalen
Abschirmeffektivität und verhindert
hohe Energieverluste durch
eindringende Zugluft im
Eingangsbereich.Elektroanschluss:Netzan
schluss und Verbindung zur gewählten
Steuer- und Regeleinheit erfolgt über
Plug und Play Steckverbindungen auf
der Geräteoberseite.Eine eventuelle
Wartung erfolgt, servicefreundlich,
über die Entnahme der vorderen
Geräteverkleidung.
Einschließlich:Steuergerät eco2023-L
EC.5-stufige bzw. stufenlose
elektronische Drehzahlsteuerung , mit
LED-Display in Niedervolttechnik über
Fernbedienungstableau, mit H-O-A
Schaltung. Luftschleier- und
Heizbetrieb über Türkontakt und
Raumsensor steuerbar, programmierbare
Nachlauffunktion,
Sommer-/Winter-Schalter,
Frostschutzfunktion,
Betriebszustandsanzeige über LED sowie
potentialfreie Kontakte auf der
Steuerplatine für Betriebs -und
Störmeldung bzw. extern Ein/Aus und
20m Verbindungskabel (vom Gerät zum Re
