DAS 100/4 Axialventilator

Artikelnummer: 2015031626076AD
Kategorie: Rohrventilatoren
  • GTIN: 4012799838623
  • HAN: 0083.0862
  • TARIC-Code: 0
Drehstrom DN 1000
6.980,00 €
exkl. 19% USt. , Versandkostenfreie Lieferung nach DE. Versand
  • Lieferzeit: 5 - 10 Werktage  (DE - Ausland abweichend)
Stk
  • Lieferzeit: 5 - 10 Werktage  (DE - Ausland abweichend)

Beschreibung

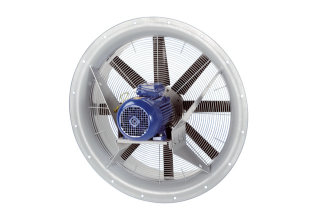

Axialventilator
Kurzbeschreibung:
Axialventilator mit Stahlwandring, in
Drehstromausführung.
Schutzgitter auf der Saugseite,
lackiert.
8- bis 10-blättrige Flügelräder aus
glasfaserverstärktem Polyamid.
Geschützt gegen Witterungseinflüsse
durch Epoxidanstrich.
Ausgelegt für den Temperaturbereich -10
C +50 C.
Ventilatoren erfüllen die Anforderungen
der europäischen Ökodesign Verordnung
(EG) Nr.327/2011 Richtlinie 2009/125/EG.
Vibrationsfreier Lauf durch dynamisch
gewuchtetes Flügelrad und Motor
(Welle-Rotor), gemäss Gütestufe 6.3, DIN
ISO 1940, Teil 1.
Hoher lüftungsseitiger Wirkungsgrad,
niedriges Betriebsgeräusch.
Hohe Schutzart IP 55.
Einfache Anbringung mittels Quadratische
Wandplatte (Zubehör).
Drehstrommotor:
Asynchronmotor.
Nicht zur Förderung
wasserdampfgesättigter Luft geeignet.
Bemessungsspannung 400 V, 50 Hz.
Schutzart IP 55.
Drehzahlsteuerbar. Geräte über
optionalen Frequenzumrichter z.B. Typ
MFU regelbar.
Der Ventilatormotor muss gegen
thermische Überlastung mit einer
stromabhängigen Schutzeinrichtung
abgesichert werden. Die
Schutzeinrichtung ist bauseitig
bereitzustellen.
Überlastungsschutz mit bauseitigem
Motorschutzschalter.
Wärmeklasse F.
Elektrischer Anschluss:
Im Klemmkasten auf Motor.
Technische Daten:
Artikel: DAS 100/4
Ausführung: Stahlring
Fördervolumen: 0 Pa / 80 Pa / 100 Pa /
120 Pa / 140 Pa / 160 Pa / 180 Pa / 200
Pa / 220 Pa / 240 Pa / 260 Pa / 280 Pa /
300 Pa / 320 Pa / 340 Pa / 360 Pa / 380
Pa / 400 Pa / 420 Pa / 440 Pa / 460 Pa /
480 Pa / 500 Pa / 520 Pa / 540 Pa /
69.000 m3/h / 63.900 m3/h / 62.930 m3/h
/ 61.950 m3/h / 60.980 m3/h / 60.000
m3/h / 58.780 m3/h / 57.800 m3/h /
56.340 m3/h / 55.120 m3/h / 53.900 m3/h
/ 52.680 m3/h / 51.220 m3/h / 49.510
m3/h / 47.800 m3/h / 46.340 m3/h /
44.390 m3/h / 42.930 m3/h / 41.220 m3/h
/ 40.000 m3/h / 38.780 m3/h / 37.560
m3/h / 36.340 m3/h / 34.880 m3/h /
33.410 m3/h
FördervolumenNenn: 19.500 m3/h / im opt.
Wirkungsgrad
Druck pfs, Nenn: 892 Pa / im opt.
Wirkungsgrad
Drehzahl nNenn: 1.480 1/min / im opt.
Wirkungsgrad
Drehzahl: 1.470 1/min
Laufradtyp: axial
Drehzahlsteuerbar: ja
Reversierbarkeit: nein
Spannungsart: Drehstrom
Bemessungsspannung: 400 V
Netzfrequenz: 50 Hz
Nennleistung: 7.718 W
INenn: 14,8 A / im opt. Wirkungsgrad
IMax: 17,5 A
Schutzart: 55
Wärmeklasse: F
Einbauort: Wand
Einbaulage: senkrecht
Material: Stahlblech, lackiert
Material Gehäuse: Stahlblech, lackiert
Farbe: grau
Gewicht: 132 kg
Gewicht mit Verpackung: 171 kg
Nennweite: 1.000 mm
Breite: 1.250 mm
Höhe: 1.250 mm
Tiefe: 655 mm
Breite mit Verpackung: 1.320 mm
Höhe mit Verpackung: 1.320 mm
Tiefe mit Verpackung: 930 mm
Fördermitteltemperatur bei Nennstrom: 50
C
Fördermitteltemperatur bei IMax: -20 C /
Drehstrom DN 1000
