Beschreibung

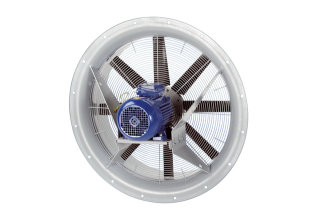

Axialventilator
Kurzbeschreibung:
Axialventilator mit Stahlwandring, in
Drehstromausführung.
Schutzgitter auf der Saugseite,
lackiert.
8- bis 10-blättrige Flügelräder aus
glasfaserverstärktem Polyamid.
Geschützt gegen Witterungseinflüsse
durch Epoxidanstrich.
Ausgelegt für den Temperaturbereich -10
C +50 C.
Ventilatoren erfüllen die Anforderungen
der europäischen Ökodesign Verordnung
(EG) Nr.327/2011 Richtlinie 2009/125/EG.
Vibrationsfreier Lauf durch dynamisch
gewuchtetes Flügelrad und Motor
(Welle-Rotor), gemäss Gütestufe 6.3, DIN
ISO 1940, Teil 1.
Hoher lüftungsseitiger Wirkungsgrad,
niedriges Betriebsgeräusch.
Hohe Schutzart IP 55.
Einfache Anbringung mittels Quadratische
Wandplatte (Zubehör).
Drehstrommotor:
Asynchronmotor.
Nicht zur Förderung
wasserdampfgesättigter Luft geeignet.
Bemessungsspannung 400 V, 50 Hz.
Schutzart IP 55.
Drehzahlsteuerbar. Geräte über
optionalen Frequenzumrichter z.B. Typ
MFU regelbar.
Der Ventilatormotor muss gegen
thermische Überlastung mit einer
stromabhängigen Schutzeinrichtung
abgesichert werden. Die
Schutzeinrichtung ist bauseitig
bereitzustellen.
Überlastungsschutz mit bauseitigem
Motorschutzschalter.
Wärmeklasse F.
Elektrischer Anschluss:
Im Klemmkasten auf Motor.
Technische Daten:
Artikel: DAS 112/6
Ausführung: Stahlring
Fördervolumen: 0 Pa / 60 Pa / 80 Pa /
100 Pa / 120 Pa / 140 Pa / 160 Pa / 180
Pa / 200 Pa / 220 Pa / 240 Pa / 260 Pa /
280 Pa / 300 Pa / 320 Pa / 340 Pa / 360
Pa / 380 Pa / 400 Pa / 420 Pa / 440 Pa /
460 Pa / 63.000 m3/h / 57.500 m3/h /
56.250 m3/h / 54.790 m3/h / 53.120 m3/h
/ 51.670 m3/h / 50.000 m3/h / 47.920
m3/h / 45.830 m3/h / 43.750 m3/h /
41.040 m3/h / 39.160 m3/h / 36.660 m3/h
/ 35.000 m3/h / 33.330 m3/h / 31.250
m3/h / 29.580 m3/h / 27.500 m3/h /
25.000 m3/h / 21.670 m3/h / 17.920 m3/h
/ 12.920 m3/h
FördervolumenNenn: 48.800 m3/h / im opt.
Wirkungsgrad
Druck pfs, Nenn: 350 Pa / im opt.
Wirkungsgrad
Drehzahl nNenn: 960 1/min / im opt.
Wirkungsgrad
Drehzahl: 970 1/min
Laufradtyp: axial
Drehzahlsteuerbar: ja
Reversierbarkeit: nein
Spannungsart: Drehstrom
Bemessungsspannung: 400 V
Netzfrequenz: 50 Hz
Nennleistung: 6.002 W / im opt.
Wirkungsgrad
INenn: 11,1 A / im opt. Wirkungsgrad
IMax: 13,5 A
Schutzart: 55
Wärmeklasse: F
Einbauort: Wand
Einbaulage: senkrecht
Material: Stahlblech, lackiert
Material Gehäuse: Stahlblech, lackiert
Farbe: grau
Gewicht: 133 kg
Gewicht mit Verpackung: 231 kg
Nennweite: 1.125 mm
Breite: 1.380 mm
Höhe: 1.380 mm
Tiefe: 655 mm
Breite mit Verpackung: 1.560 mm
Höhe mit Verpackung: 1.560 mm
Tiefe mit Verpackung: 1.000 mm
Fördermitteltemperatur bei Nennstrom: 50
C
Fördermitteltemperatur bei IMax: -20 C /
50 C
Drehstrom DN 1125
