Beschreibung

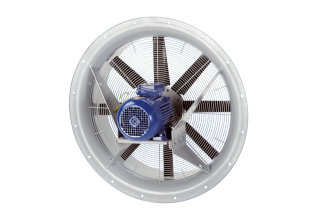

Axialventilator
Kurzbeschreibung:
Axialventilator mit Stahlwandring, in
Drehstromausführung.
Schutzgitter auf der Saugseite,
lackiert.
8- bis 10-blättrige Flügelräder aus
glasfaserverstärktem Polyamid.
Geschützt gegen Witterungseinflüsse
durch Epoxidanstrich.
Ausgelegt für den Temperaturbereich -10
C +50 C.
Ventilatoren erfüllen die Anforderungen
der europäischen Ökodesign Verordnung
(EG) Nr.327/2011 Richtlinie 2009/125/EG.
Vibrationsfreier Lauf durch dynamisch
gewuchtetes Flügelrad und Motor
(Welle-Rotor), gemäss Gütestufe 6.3, DIN
ISO 1940, Teil 1.
Hoher lüftungsseitiger Wirkungsgrad,
niedriges Betriebsgeräusch.
Hohe Schutzart IP 55.
Einfache Anbringung mittels Quadratische
Wandplatte (Zubehör).
Drehstrommotor:
Asynchronmotor.
Nicht zur Förderung
wasserdampfgesättigter Luft geeignet.
Bemessungsspannung 400 V, 50 Hz.
Schutzart IP 55.
Drehzahlsteuerbar. Geräte über
optionalen Frequenzumrichter z.B. Typ
MFU regelbar.
Der Ventilatormotor muss gegen
thermische Überlastung mit einer
stromabhängigen Schutzeinrichtung
abgesichert werden. Die
Schutzeinrichtung ist bauseitig
bereitzustellen.
Überlastungsschutz mit bauseitigem
Motorschutzschalter.
Wärmeklasse F.
Elektrischer Anschluss:
Im Klemmkasten auf Motor.
Technische Daten:
Artikel: DAS 125/6
Ausführung: Stahlring
Fördervolumen: 0 Pa / 80 Pa / 100 Pa /
120 Pa / 140 Pa / 160 Pa / 180 Pa / 200
Pa / 220 Pa / 240 Pa / 260 Pa / 280 Pa /
300 Pa / 320 Pa / 340 Pa / 360 Pa / 380
Pa / 400 Pa / 420 Pa / 440 Pa / 460 Pa /
0 Pa / 72.000 m3/h / 67.320 m3/h /
65.370 m3/h / 63.410 m3/h / 61.460 m3/h
/ 60.000 m3/h / 58.290 m3/h / 57.070
m3/h / 55.370 m3/h / 54.150 m3/h /
52.930 m3/h / 51.460 m3/h / 50.000 m3/h
/ 48.780 m3/h / 45.850 m3/h / 42.440
m3/h / 38.540 m3/h / 35.120 m3/h /
31.460 m3/h / 27.560 m3/h / 22.680 m3/h
/ 72.000 m3/h
FördervolumenNenn: 57.200 m3/h / im opt.
Wirkungsgrad
Druck pfs, Nenn: 383 Pa / im opt.
Wirkungsgrad
Drehzahl nNenn: 970 1/min / im opt.
Wirkungsgrad
Drehzahl: 980 1/min
Laufradtyp: axial
Drehzahlsteuerbar: ja
Reversierbarkeit: nein
Spannungsart: Drehstrom
Bemessungsspannung: 400 V
Netzfrequenz: 50 Hz
Nennleistung: 7.497 W / im opt.
Wirkungsgrad
INenn: 14,1 A / im opt. Wirkungsgrad
IMax: 17 A
Schutzart: 55
Wärmeklasse: F
Einbauort: Wand
Einbaulage: senkrecht
Material: Stahlblech, lackiert
Material Gehäuse: Stahlblech, lackiert
Farbe: grau
Gewicht: 175 kg
Gewicht mit Verpackung: 269 kg
Nennweite: 1.250 mm
Breite: 1.530 mm
Höhe: 1.530 mm
Tiefe: 745 mm
Breite mit Verpackung: 1.560 mm
Höhe mit Verpackung: 1.560 mm
Tiefe mit Verpackung: 980 mm
Fördermitteltemperatur bei Nennstrom: 50
C
Fördermitteltemperatur bei IMax: -20 C /
50 C
Drehstrom DN 1250
