Axialventilator
Kurzbeschreibung:
Axialventilator mit Stahlwandring, in
Drehstromausführung.
Schutzgitter auf der Saugseite,
lackiert.
8- bis 10-blättrige Flügelräder aus
glasfaserverstärktem Polyamid.
Geschützt gegen Witterungseinflüsse
durch Epoxidanstrich.
Ausgelegt für den Temperaturbereich -10
C +50 C.
Ventilatoren erfüllen die Anforderungen
der europäischen Ökodesign Verordnung
(EG) Nr.327/2011 Richtlinie 2009/125/EG.
Vibrationsfreier Lauf durch dynamisch
gewuchtetes Flügelrad und Motor
(Welle-Rotor), gemäss Gütestufe 6.3, DIN
ISO 1940, Teil 1.
Hoher lüftungsseitiger Wirkungsgrad,
niedriges Betriebsgeräusch.
Hohe Schutzart IP 55.
Einfache Anbringung mittels Quadratische
Wandplatte (Zubehör).
Drehstrommotor:
Asynchronmotor.
Nicht zur Förderung
wasserdampfgesättigter Luft geeignet.
Bemessungsspannung 400 V, 50 Hz.
Schutzart IP 55.
Drehzahlsteuerbar. Geräte über
optionalen Frequenzumrichter z.B. Typ
MFU regelbar.
Der Ventilatormotor muss gegen
thermische Überlastung mit einer
stromabhängigen Schutzeinrichtung
abgesichert werden. Die
Schutzeinrichtung ist bauseitig
bereitzustellen.
Überlastungsschutz mit bauseitigem
Motorschutzschalter.
Wärmeklasse F.
Elektrischer Anschluss:
Im Klemmkasten auf Motor.
Technische Daten:
Artikel: DAS 71/4
Ausführung: Stahlring
Fördervolumen: 0 Pa / 40 Pa / 60 Pa / 80
Pa / 100 Pa / 120 Pa / 140 Pa / 160 Pa /
180 Pa / 200 Pa / 220 Pa / 240 Pa /
20.000 m3/h / 19.020 m3/h / 18.560 m3/h
/ 17.950 m3/h / 16.970 m3/h / 15.830
m3/h / 14.780 m3/h / 13.410 m3/h /
11.970 m3/h / 10.450 m3/h / 8.480 m3/h /
5.830 m3/h
FördervolumenNenn: 12.300 m3/h / im opt.
Wirkungsgrad
Druck pfs, Nenn: 211 Pa / im opt.
Wirkungsgrad
Drehzahl nNenn: 1.460 1/min / im opt.
Wirkungsgrad
Drehzahl: 1.475 1/min
Laufradtyp: axial
Drehzahlsteuerbar: ja
Reversierbarkeit: nein
Spannungsart: Drehstrom
Bemessungsspannung: 400 V
Netzfrequenz: 50 Hz
Nennleistung: 1.732 W / im opt.
Wirkungsgrad
INenn: 4,1 A / im opt. Wirkungsgrad
IMax: 5,3 A
Schutzart: 55
Wärmeklasse: F
Einbauort: Wand
Einbaulage: senkrecht
Material: Stahlblech, lackiert
Material Gehäuse: Stahlblech, lackiert
Farbe: grau
Gewicht: 46,5 kg
Gewicht mit Verpackung: 64,5 kg
Nennweite: 710 mm
Breite: 910 mm
Höhe: 910 mm
Tiefe: 500 mm
Breite mit Verpackung: 950 mm
Höhe mit Verpackung: 950 mm
Tiefe mit Verpackung: 630 mm
Fördermitteltemperatur bei Nennstrom: 50
C
Fördermitteltemperatur bei IMax: -20 C /
50 C
Verpackungseinheit: 1 Stück
Sortiment: C
GTIN (EAN): 4012799838531
Artikelnummer: 0083.0853
Hersteller: MAICO

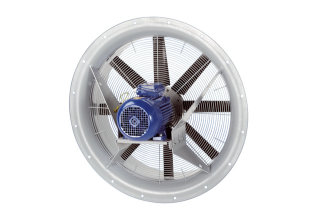

DAS 71/4 Axialventilator
Drehstrom DN 710
