Beschreibung

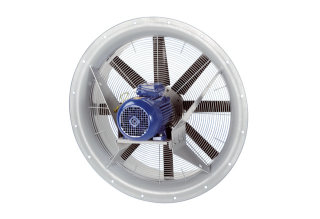

Axialventilator
Kurzbeschreibung:
Axialventilator mit Stahlwandring, in
Drehstromausführung.
Schutzgitter auf der Saugseite,
lackiert.
8- bis 10-blättrige Flügelräder aus
glasfaserverstärktem Polyamid.
Geschützt gegen Witterungseinflüsse
durch Epoxidanstrich.
Ausgelegt für den Temperaturbereich -10
C +50 C.
Ventilatoren erfüllen die Anforderungen
der europäischen Ökodesign Verordnung
(EG) Nr.327/2011 Richtlinie 2009/125/EG.
Vibrationsfreier Lauf durch dynamisch
gewuchtetes Flügelrad und Motor
(Welle-Rotor), gemäss Gütestufe 6.3, DIN
ISO 1940, Teil 1.
Hoher lüftungsseitiger Wirkungsgrad,
niedriges Betriebsgeräusch.
Hohe Schutzart IP 55.
Einfache Anbringung mittels Quadratische
Wandplatte (Zubehör).
Drehstrommotor:
Asynchronmotor.
Nicht zur Förderung
wasserdampfgesättigter Luft geeignet.
Bemessungsspannung 400 V, 50 Hz.
Schutzart IP 55.
Drehzahlsteuerbar. Geräte über
optionalen Frequenzumrichter z.B. Typ
MFU regelbar.
Der Ventilatormotor muss gegen
thermische Überlastung mit einer
stromabhängigen Schutzeinrichtung
abgesichert werden. Die
Schutzeinrichtung ist bauseitig
bereitzustellen.
Überlastungsschutz mit bauseitigem
Motorschutzschalter.
Wärmeklasse F.
Elektrischer Anschluss:
Im Klemmkasten auf Motor.
Technische Daten:
Artikel: DAS 71/6
Ausführung: Stahlring
Fördervolumen: 0 Pa / 40 Pa / 60 Pa / 80
Pa / 100 Pa / 15.000 m3/h / 12.860 m3/h
/ 11.270 m3/h / 9.610 m3/h / 7.960 m3/h
FördervolumenNenn: 8.200 m3/h / im opt.
Wirkungsgrad
Druck pfs, Nenn: 94 Pa / im opt.
Wirkungsgrad
Drehzahl nNenn: 970 1/min / im opt.
Wirkungsgrad
Drehzahl: 975 1/min
Laufradtyp: axial
Drehzahlsteuerbar: ja
Reversierbarkeit: nein
Spannungsart: Drehstrom
Bemessungsspannung: 400 V
Netzfrequenz: 50 Hz
Nennleistung: 570 W / im opt.
Wirkungsgrad
INenn: 2,2 A / im opt. Wirkungsgrad
IMax: 2,5 A
Schutzart: 55
Wärmeklasse: F
Einbauort: Wand
Einbaulage: senkrecht
Material: Stahlblech, lackiert
Material Gehäuse: Stahlblech, lackiert
Farbe: grau
Gewicht: 35 kg
Gewicht mit Verpackung: 53 kg
Nennweite: 710 mm
Breite: 910 mm
Höhe: 910 mm
Tiefe: 465 mm
Breite mit Verpackung: 950 mm
Höhe mit Verpackung: 950 mm
Tiefe mit Verpackung: 630 mm
Fördermitteltemperatur bei Nennstrom: 50
C
Fördermitteltemperatur bei IMax: -20 C /
50 C
Verpackungseinheit: 1 Stück
Sortiment: C
GTIN (EAN): 4012799838524
Artikelnummer: 0083.0852
Hersteller: MAICO
DAS 71/6 Axialventilator
Artikelnummer: 0083.0852
Drehstrom DN 710
