Beschreibung

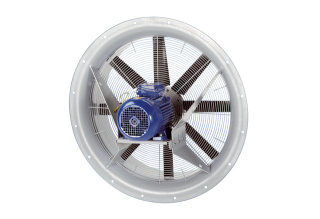

Axialventilator
Kurzbeschreibung:
Axialventilator mit Stahlwandring, in
Drehstromausführung.
Schutzgitter auf der Saugseite,
lackiert.
8- bis 10-blättrige Flügelräder aus
glasfaserverstärktem Polyamid.
Geschützt gegen Witterungseinflüsse
durch Epoxidanstrich.
Ausgelegt für den Temperaturbereich -10
C +50 C.
Ventilatoren erfüllen die Anforderungen
der europäischen Ökodesign Verordnung
(EG) Nr.327/2011 Richtlinie 2009/125/EG.
Vibrationsfreier Lauf durch dynamisch
gewuchtetes Flügelrad und Motor
(Welle-Rotor), gemäss Gütestufe 6.3, DIN
ISO 1940, Teil 1.
Hoher lüftungsseitiger Wirkungsgrad,
niedriges Betriebsgeräusch.
Hohe Schutzart IP 55.
Einfache Anbringung mittels Quadratische
Wandplatte (Zubehör).
Drehstrommotor:
Asynchronmotor.
Nicht zur Förderung
wasserdampfgesättigter Luft geeignet.
Bemessungsspannung 400 V, 50 Hz.
Schutzart IP 55.
Drehzahlsteuerbar. Geräte über
optionalen Frequenzumrichter z.B. Typ
MFU regelbar.
Der Ventilatormotor muss gegen
thermische Überlastung mit einer
stromabhängigen Schutzeinrichtung
abgesichert werden. Die
Schutzeinrichtung ist bauseitig
bereitzustellen.
Überlastungsschutz mit bauseitigem
Motorschutzschalter.
Wärmeklasse F.
Elektrischer Anschluss:
Im Klemmkasten auf Motor.
Technische Daten:
Artikel: DAS 80/4
Ausführung: Stahlring
Fördervolumen: 0 Pa / 80 Pa / 120 Pa /
160 Pa / 200 Pa / 220 Pa / 240 Pa / 260
Pa / 280 Pa / 300 Pa / 320 Pa / 340 Pa /
360 Pa / 380 Pa / 400 Pa / 420 Pa / 440
Pa / 460 Pa / 480 Pa / 500 Pa / 28.000
m3/h / 27.520 m3/h / 26.790 m3/h /
25.950 m3/h / 24.860 m3/h / 24.260 m3/h
/ 23.530 m3/h / 22.930 m3/h / 22.210
m3/h / 21.000 m3/h / 20.030 m3/h /
19.070 m3/h / 17.740 m3/h / 16.410 m3/h
/ 15.090 m3/h / 14.000 m3/h / 12.790
m3/h / 11.590 m3/h / 10.140 m3/h / 7.480
m3/h
FördervolumenNenn: 19.600 m3/h / im opt.
Wirkungsgrad
Druck pfs, Nenn: 443 Pa / im opt.
Wirkungsgrad
Drehzahl nNenn: 1.470 1/min / im opt.
Wirkungsgrad
Drehzahl: 1.435 1/min
Laufradtyp: axial
Drehzahlsteuerbar: ja
Reversierbarkeit: nein
Spannungsart: Drehstrom
Bemessungsspannung: 400 V
Netzfrequenz: 50 Hz
Nennleistung: 4.001 W / im opt.
Wirkungsgrad
INenn: 7,3 A / im opt. Wirkungsgrad
IMax: 9,4 A
Schutzart: 55
Wärmeklasse: F
Einbauort: Wand
Einbaulage: senkrecht
Material: Stahlblech, lackiert
Material Gehäuse: Stahlblech, lackiert
Farbe: grau
Gewicht: 64 kg
Gewicht mit Verpackung: 120 kg
Nennweite: 800 mm
Breite: 1.030 mm
Höhe: 1.030 mm
Tiefe: 510 mm
Breite mit Verpackung: 1.200 mm
Höhe mit Verpackung: 1.200 mm
Tiefe mit Verpackung: 790 mm
Fördermitteltemperatur bei Nennstrom: 50
C
Fördermitteltemperatur bei IMax: -20 C /
50 C
Verpackungseinheit: 1 Stück
Drehstrom DN 800
