DZD40/6B Ex e Axialer Dachventilator

Artikelnummer: 2015042830511AD
Kategorie: Dachventilatoren
  • GTIN: 4012799878049
  • HAN: 0087.0804
  • TARIC-Code: 0
ex-geschuetzt Drehstrom DN 400
3.250,00 €
exkl. 19% USt. , Versandkostenfreie Lieferung nach DE. Versand
  • Lieferzeit: 5 - 10 Werktage  (DE - Ausland abweichend)
Stk
  • Lieferzeit: 5 - 10 Werktage  (DE - Ausland abweichend)

Beschreibung

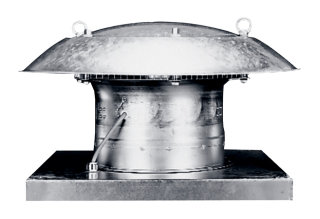

Axialer Dachventilator
Besondere Eigenschaften:
Axial-Dachventilator,
explosionsgeschützt, Medium Gas.
Explosionsschutz und Zulassungen nach
ATEX und IECEx.
Ex II 2G Ex eb IIB+H2 T3/T4 Gb X / Ex II
2G Ex h IIB+H2 T3/T4 Gb X.
Für alle Gase und Dämpfe der Ex-Gruppe
IIA und IIB und zusätzlich für
Wasserstoff qualifiziert.
MAICO Ex-Ventilatoren erfüllen die
Sicherheitsanforderungen der
Europäischen Richtlinie RL 2014/34/EU
für Geräte und Schutzsysteme in
explosionsgefährdeten Bereichen.
Für Zone 1 und 2.
Zündschutzarten: "e" - erhöhte
Sicherheit und "c" - konstruktive
Sicherheit.
Schutzart IP 64.
Grundplatte, Anströmdüse und
Regenschutzhaube aus verzinktem
Stahlblech.
Ausblasrichtung horizontal.
Stabile Transportösen ermöglichen einen
Transport per Kran.
Für Be- oder Entlüftung umschaltbar.
Laufrad:
Axiallaufrad aus leitfähigem Kunststoff.
Wuchtgüte der Motor-Laufradkombination G
6,3 nach Kategorie BV-3 gemäss ISO
14694.
Motor:
Robuster Drehstrommotor mit Kugellager,
wartungsfrei.
Reversierbar.
Reversierbetrieb: Der Volumenstrom
verringert sich um ca. 35 % bei anomaler
Förderrichtung.
Betriebsart S1 (Dauerbetrieb).
Drehzahlregelung mit Transformator TR...
möglich. Ausnahme: DZD 35/2 B Ex...
Die Temperatur im Ventilatormotor wird
durch Kaltleiter überwacht. Die
Kaltleiter müssen an ein Auslösesystem
(Sicherheitseinrichtung gemäss
Richtlinie RL 2014/34/EU) angeschlossen
werden, das den Ventilator bei zu hohen
Temperaturen dauerhaft vom Netz trennt.
Als Auslösesystem wird das
MAICO-Kaltleiterauslösesystem MVS 6 oder
TMS empfohlen.
Elektrischer Anschluss:
Anschlussleitung ca. 1,7 m lang.
Separater Klemmenkasten, Ex-geschützt,
mit Kabelverschraubung.
Technische Daten:
Artikel: DZD 40/6 B Ex e
Fördervolumen: 0 Pa / 2.130 m3/h
Drehzahl: 980 1/min
Laufradtyp: axial
Luftrichtung: Be- und Entlüftung
Drehzahlsteuerbar: ja
Reversierbarkeit: ja
Spannungsart: Drehstrom
Bemessungsspannung: 400 V
Netzfrequenz: 50 Hz
Nennleistung: 100 W
cos: 0,27
INenn: 0,55 A
Imax bei UNenn: 0,53 A
Schutzart: 64
Wärmeklasse: F
Einbauort: Dach
Einbaulage: senkrecht
Material: Stahlblech, verzinkt
Material Gehäuse: Stahlblech, verzinkt
Farbe: verzinkt
Gewicht: 26,63 kg
Gewicht mit Verpackung: 32 kg
Nennweite: 400 mm
Breite: 830 mm
Höhe: 415 mm
Tiefe: 830 mm
Breite mit Verpackung: 865 mm
Höhe mit Verpackung: 460 mm
Tiefe mit Verpackung: 865 mm
EX-Bezeichnung nach ATEX-Richtlinie: Ex
II 2 G
EX-Bezeichnung nach Norm: Ex eb IIB + H2
T4 Gb / Ex h IIB + H2 T4 Gb
Ta-Umgebungstemperatur: -20 C Ta +40 C
IA/IN: 3,2
Zeit tA: 240 sek
Betriebsart: S1
PTC DIN 44082: M 100
EG-Baumusterprüfbescheinigung: TÜV-A 19
ex-geschuetzt Drehstrom DN 400
