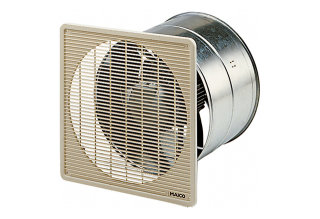

MC Axial-Wandeinbauventilator DZF 40/4 B
Unterputz, Drehstrom, DN400
Drehstrom-Ausführung
Axial-Wandeinbauventilator für
Unterputz-Installation, in
Drehstromausführung.
Kurzbeschreibung
Zur Unterputzmontage.
Einbau in jeder Lage möglich.
Wandhülse aus verzinktem Stahlblech.
8-blättrige Flügelräder aus
glasfaserverstärktem Polyamid.
Kunststoff-Schutzgitter auf der
Saugseite, perlweiss, Berührungsschutz
gemäß DIN EN ISO 13857.
Thermischer Überlastungsschutz
serienmäßig.
Vibrationsfreier Lauf durch dynamisch
gewuchtetes Flügelrad und Motor
(Welle-Rotor), gemäß Gütestufe 6.3, DIN
ISO 1940, Teil 1.
Hoher lüftungsseitiger Wirkungsgrad.
Niedriges Betriebsgeräusch.
Erhöhte Langlebigkeit durch qualitativ
hochwertige Materialien wie geräuscharme
Kugellager.
Ventilatoren sind wartungsfrei.
Förderrichtung
Die Förderrichtung ist gekennzeichnet.
Standard Abluftbetrieb, Förderrichtung
über Motor saugend.
Drehstrommotor
Typenreihe DZF.
Asynchronmotor.
Bemessungsspannung 400 V, 50 Hz.
Schutzart IP 55. Ausnahme DZF ... D IP
54.
Drehzahlsteuerbar. Geräte lassen sich
mit einem optionalen
5-Stufentransformator stufenweise
schalten.
Reversierbar.
Reversierbetrieb: Der Volumenstrom
verringert sich um ca. 35 % bei
anormaler Förderrichtung.
Thermischer Überlastungsschutz
serienmäßig. Ausnahme: DZF ... D.
Die Anschlüsse sind potenzialfrei auf
Klemmen geführt und müssen an einen
Motorvollschutzschalter z.B. MV 25-1
oder den Steuerstromkreis eines Schützes
angeschlossen werden.
Nicht zur Förderung
wasserdampfgesättigter Luft geeignet.
Elektrischer Anschluss
An Klemmleiste im Abschlussdeckel des
Motors.
Sicherheitshinweise
Bei freier Ansaugung darf der Ventilator
nur in Betrieb genommen werden, wenn der
Berührungsschutz des Laufrades gemäß DIN
EN ISO 13857 gewährleistet ist.
Artikel: DZF 40/4 B
Ausführung: Wandhülse
Fördervolumen: 4200 m3/h
FördervolumenNenn: 2640 m3/h / im opt.
Wirkungsgrad
Druck pfs, Nenn: 87 Pa - im opt.
Wirkungsgrad
Drehzahl nNenn: 1440 1/min - im opt.
Wirkungsgrad
Drehzahl: 1454 1/min
Laufradtyp: axial
Drehzahlsteuerbar: ja
Reversierbarkeit: ja
Spannungsart: Drehstrom
Bemessungsspannung: 400 V
Netzfrequenz: 50 Hz
Nennleistung: 230 W / im opt.
Wirkungsgrad
INenn: 0,6 A / im opt. Wirkungsgrad
IMax: 0,75 A
Schutzart: IP 55
Wärmeklasse: B
Netzzuleitung: 7 / 1,5 mm2
Einbauort: Wand / Decke
Einbauart: Unterputz
Einbaulage: waagerecht / senkrecht
Material: Stahlblech, verzinkt
Farbe: silber
Gewicht: 13,02 kg
Gewicht mit Verpackung: 14,58 kg
Nennweite: 400 mm
Breite: 470 mm
Höhe: 470 mm
Tiefe: 300 mm
Breite mit Verpackung: 490 mm
Höhe mit Verpackung: 490 mm
Tiefe mit Verpackung: 345 mm
Fördermitteltemperatur bei Nennstrom: 60
G C
Fördermitteltemperatur bei IMax: -20 G C
bis 60 G C
Verpackungseinheit: 1 Stück
Gesamteffizienz e: 32,4 %
Messkategorie: A
Effizienzkategorie: statisch
Effizienzgrad N: 42,7
VSD erforderlich: nein
Herstellungsjahr: siehe Typenschild
Herstellername / Amtliche
Registriernummer / Niederlassungsort des
Herstellers: Maico
Elektroapparate-Fabrik GmbH /
Registergericht Freiburg, HRB 601233 /
Villingen-Schwenningen
PBEP / FördervolumenBEP / Pfs, BEP:
0,231 kW / 3060 m3/h / 88 Pa
nBEP: 1445 1/min
spezifisches Verhältnis: ca. 1
Informationen zur Zerlegung und
Entsorgung: siehe Montageanleitung
Informationen zu Einbau, Betrieb und
Instandhaltung: siehe Montageanleitung
Verwendete Gegenstände bei der
Effizienz-Messung, die nicht durch die
Messkategorie beschrieben sind:
Ermittlung der Energieeffizienz ohne
Schutzgitter.
SchallleistungspegelLWA7: 81 dB(A)
Verschlussklappe: ohne
