Design Rund eco M1500W EC hor. Luftschleier, 1500mm lang, PWW

Artikelnummer: 2019010961453AD
Kategorie: Systemair
  • HAN: 89232
Luftschleier, 1500mm lang, PWW
9.070,00 €
exkl. 19% USt. , Versandkostenfreie Lieferung nach DE. Versand
  • Lieferzeit: 5 - 10 Werktage  (DE - Ausland abweichend)
Stk
  • Lieferzeit: 5 - 10 Werktage  (DE - Ausland abweichend)

Beschreibung

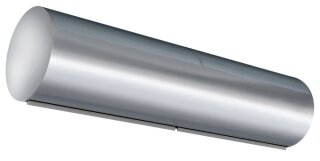

Designtorluftschleier in runder
Ausführung.Luftschleieranlage für
sichtbare Montage in modernem,
ansprechendem
GerätedesignGeräteausführung
entsprechend ISO 9001:2015Gehäuse: Die
selbsttragende Rahmenkonstruktion
bestehend aus pulverbeschichteten
Profilstählen. Die formgebenden
Außenverkleidungen können in
unterschiedlichen Materialien bzw. in
unterschiedlichen RAL-Farbtönen (nach
Kundenwunsch) geliefert werden.Das
Gehäuseinnere ist mit schalldämmenden
Material (Brandschutzklasse B1,
selbstverlöschend) ausgekleidet.Die
Montage der Geräte erfolgt über
Einnietmuttern M8 auf der
Geräteoberseite.Ventilatoren:in
EC-Technik, ErP 2018 konform.Einzeln
angetriebene, doppelseitig saugende EC
Hochleistungsradialventilatoren mit
Außenläufermotoren für besonders
geräuscharmen Betrieb, Blockierschutz,
sowie Übertemperaturschutz der
Elektronik. Steuerspannung 0-10V. Die
Ventilatorenanordnung
(Isolationsklasse B) gewährleistet
eine gleichmäßige Luftverteilung.Die
Ventilatoren in EC-Technik sind
besonders energieeffizient, da der
Wirkungsgrad im Teillastbetrieb
zwischen 90 und 95% liegt, gegenüber
bei AC Ventilatoren von max.
55%.Wärmetauscher:Die Wärmetauscher
sind saugseitig angeordnet, so dass
eine gleichmäßige Beaufschlagung der
Überträgerflächen gewährleistet ist.
Der Abstand zwischen den auf
Kupferrohren aufgepressten,
Aluminiumlamellen ist so
dimensioniert, dass im Zusammenwirken
mit dem speziell entwickelten
Ansauggitter auf einen
wartungsintensiven Umluftfilter
verzichtet werden kann. Die
Wärmetauscher stehen für
Pumpenwarmwasser- oder
Niedertemperaturbetrieb zur Verfügung.
Projektspezifisch können besondere
bauseitige Wasserspreizungen bei der
Auslegung berücksichtigt werden und
entsprechende Wärmetauscher optimiert
werden.Der Anschluss erfolgt über
Innengewinde auf der linken
Geräteoberseite.Der maximale Nenndruck
ist PN 16 bei 130°C.Ansauggitter:Ein
speziell entwickeltes
Stahl-Microfeinlochgitter verhindert
schädliche Ablagerungen am
Wärmetauscher und vermeidet den
Einsatz von wartungsintensiven
Umluftfiltern. Die am Ansauggitter
zurückgehaltenen Staub- und
Faserpartikel müssen lediglich
abgesaugt bzw. abgewischt
werden.Ausblasdüse:Die
strömungsgünstige Ausblasdüse ist mit
durchgehenden und zwischen 0° und 30°
arretierbaren Luftlenklamellen aus
eloxiertem Aluminium ausgestattet,
durch welche eine laminare
Luftströmung und ein hoher
Wirkungsgrad, bei geringstem
Energieeinsatz, erreicht werden. Dies
führt zu einer optimalen
Abschirmeffektivität und verhindert
hohe Energieverluste durch
eindringende Zugluft im
Eingangsbereich.Elektroanschluss:Netzan
schluss und Verbindung zur gewählten
Steuer- und Regeleinheit erfolgt über
Plug und Play Steckverbindungen auf
der rechten Geräteoberseite durch
interne Verbindungen zur Klemmleiste
auf der Elektroniksteuerplatine im
Geräteinneren. Der Anschluss ist auf
der geräteintegrierten
Elektronikplatine einfach und leicht
vorzunehmen und über das abnehmbare
Ansauggitter zugänglich.Für die
Installation mehrerer Geräte zu
Parallelsteuerung mit einem
Steuergerät sind die Geräte als Master
und Slave Einheiten konfiguriert.
Einschließlich:Steuergerät eco2023-L
EC.5-stufige bzw. stufenlose
elektronische Drehzahlsteuerung , mit
LED-Display in Niedervolttechnik über
Fernbedienungstableau, mit H-O-A
Schaltung. Luftschleier- und
Heizbetrieb über Türkontakt und
Raumsensor steuerbar, programmierbare
Nachlauffunktion,
Sommer-/Winter-Schalter,
Frostschutzfunktion,
Betriebszustandsanzeige über LED sowie
potentialfreie Kontakte auf der
Steuerplatine für Betriebs -und
Störmeldung bzw. extern Ein/Aus und
20m Verbindungskabel (vom Gerät zum
Regler) RJ 45.
