Beschreibung

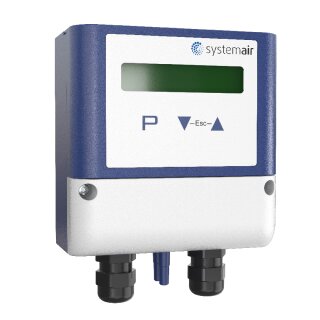

Regelmodul zur Druck- oder
Volumenkonstantregelung von
Ventilatoren in Verwendung mit
EC-Ventilatoren oder
Frequenzumrichtern. Das Modul misst
den Differenzdruck von Atmosphäre zu
Lüftungskanal bei
Druckkonstantregelung (VAV) oder den
Wirkdruck über die Düsenplatte bei
Volumenkonstantregelung (CAV). Die
Umschaltung von zwei Sollwerten
erfolgt über den digitalen Eingang.
Zur Spannungsversorgung kann meist das
+10V Signal des Ventilators
abgegriffen werden. Hierzu ist jedoch
die verfügbare Stromstärke des
Ventilators zu prüfen. -
Istwert-Anzeige- proportionales
Ausgangssignal 0...10 V (Imax =
0,3mA)- Umschaltung Sollwert 1 / 2-
Spannungsversorgung 10?24VDC (I =
6mA)- Messbereich 0?1000Pa-
Druckanschlüsse +/- für ¥ 5mm Schlauch
und Adapter mit ¥ 6mm- Schutzart IP54
