Beschreibung

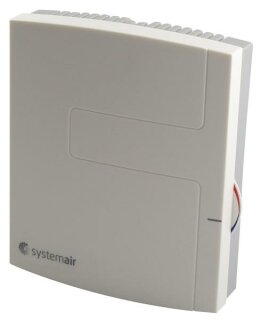

Raumbediengerät mit CO2- und
Temperaturregelung. Zur stufenlosen
Steuerung bzw. Regelung von 1~ und 3~
EC-Ventilatoren mit einem
Sollwerteingang von 0...10V.Der Regler
vergleicht die Raumtemperatur anhand
dem eingestellten Sollwert (Drehknopf)
und regelt das intern Signal 1
proportional, je nach
Jumper-Einstellung.JP1 gesetzt 1-2 =>
Heizen (reversierter Betrieb)JP1
gesetzt 2-3 => Kühlen (direkter
Betrieb)Der Regler vergleicht
zusätzlich den aktuellen CO2-Wert mit
einem einstellbaren Sollwert (SW3) und
regelt das interne Signal 2
proportional.Das Ausgangssignal für
den Ventilator ist das Maximum
zwischen internem Signal 1 und
internem Signal 2. Kombinierte
Temperatur und CO2 Regelung.Der
Sollwert für die Temperatur kann über
den Drehknopf von 5-30°C eingestellt
werden.
