Beschreibung

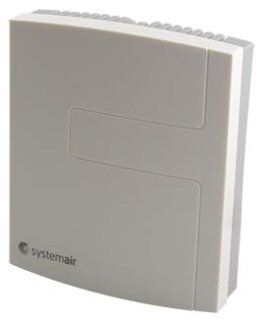

Raumbediengerät zur
Universalregelung.Die Funktionsweise
des Reglers basiert auf dem Vergleich
des Eingangssignals mit einem
einstellbaren Sollwert. Er regelt ein
Ausgangssignal von 0...10 V mit einem
PI-Algorithmus in direkter oder
invertierter Wirkungsweise in
Abhängigkeit der Jumper-Position
JP1.Das Ausgangssignal wird an einen
Ventilator angelegt.JP1, 1-2
geschlossen: Stellsignal steigt, wenn
der Istwert kleiner als der Sollwert
istJP1, 2-3 geschlossen: Stellsignal
steigt, wenn der Istwert größer als
der Sollwert istDer Sollwert des
Universalreglers wird mit dem
Drehschalter SW1 eingestellt, der
Proportionalbereich (P-Band) und
Nachstellzeit (I-Zeit) mit dem
Drehschalter SW2.Der Spannungsbereich
für den Ventilator wird mit den
Drehpotentiometern MIN und MAX
ausgewählt. Das MIN-Drehpotentiometer
wird verwendet, um die minimale
Spannung zu definieren, das
MAX-Drehpotentiometer um die
entsprechende maximale Spannung zu
definieren. Der PI-Regler wird dann im
Bereich der eingestellten MIN- bzw.
MAX-Werte betrieben.Regler zur Montage
an der Wand.
