Beschreibung

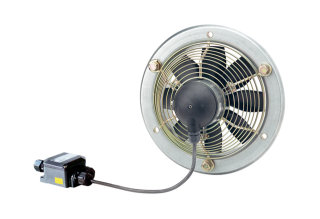

Axial-Wandventilator
Besondere Eigenschaften :
Axial-Wandventilator,
explosionsgeschützt, Medium Gas.
Explosionsschutz und Zulassungen nach
ATEX und IECEx.
Für alle Gase und Dämpfe der Ex-Gruppe
IIA und IIB und zusätzlich für
Wasserstoff qualifiziert.
MAICO Ex-Ventilatoren erfüllen die
Sicherheitsanforderungen der
Europäischen Richtlinie RL 2014/34/EU
für Geräte und Schutzsysteme in
explosionsgefährdeten Bereichen.
Für Zonen 1 und 2.
Zündschutzarten: "e" - erhöhte
Sicherheit und "c" - konstruktive
Sicherheit.
Schutzart IP 64.
Schutzgitter auf der Saugseite,
Berührungsschutz gemäss DIN EN ISO
13857.
Einbau in jeder Lage möglich.
Typenreihe:
EZQ / DZQ .. Ex e mit quadratischer
Wandplatte.
EZS / DZS .. Ex e mit Stahlwandring.
Laufrad:
Axiallaufrad aus leitfähigem Kunststoff.
Wuchtgüte der Motor-Laufradkombination G
6,3 nach Kategorie BV-3 gemäss ISO
14694.
Motor:
Spaltpolmotor mit Kugellager,
wartungsfrei ist anschlussfertig am
Ventilator verbaut.
Betriebsart S1 (Dauerbetrieb).
Nicht reversierbar.
Keine Drehzahlregelung zulässig.
Überlastungsschutz mit
MAICO-Motorschutzschalter MVEx 0,4
gewährleisten.
Elektrischer Anschluss:
EZ .. Ex: Anschlussleitung ca. 0,5 m
lang.
DZ .. Ex: Anschlussleitung ca. 1,7 m
lang.
Separater Klemmenkasten, Ex-geschützt,
mit Kabelverschraubung.
Technische Daten:
Artikel: EZS 20/4 E Ex e
Ausführung: Stahlwandring
Fördervolumen: 0 Pa / 440 m3/h
Drehzahl: 1.340 1/min
Laufradtyp: axial
Drehzahlsteuerbar: nein
Reversierbarkeit: nein
Spannungsart: Wechselstrom
Bemessungsspannung: 230 V
Netzfrequenz: 50 Hz
Nennleistung: 45 W
cos: 0,61
INenn: 0,32 A
Imax bei UNenn: 0,32 A
Schutzart: 64
Wärmeklasse: B
Einbauort: Wand / Decke
Einbauart: Aufputz
Einbaulage: senkrecht / waagerecht
Material: Stahlblech, verzinkt
Material Gehäuse: Stahlblech, verzinkt
Farbe: verzinkt
Gewicht: 3,36 kg
Gewicht mit Verpackung: 4,015 kg
Nennweite: 200 mm
Breite: 345 mm
Höhe: 345 mm
Tiefe: 170,5 mm
Breite mit Verpackung: 320 mm
Höhe mit Verpackung: 320 mm
Tiefe mit Verpackung: 280 mm
EX-Bezeichnung nach ATEX-Richtlinie: Ex
II 2 G
EX-Bezeichnung nach Norm: Ex eb IIB + H2
T3 Gb / Ex h IIB + H2 T3 Gb
Ta-Umgebungstemperatur: -20 C Ta +40 C
IA/IN: 1,5
Zeit tE: 300 sek
Betriebsart: S1
EG-Baumusterprüfbescheinigung: TÜV-A
18ATEX0053 X, IECEx EPS 19.0021X
Temperaturklasse: T3
Wärmeklasse von Isolierstoffen Th. Cl.:
130 (B)
Verpackungseinheit: 1 Stück
Sortiment: C
GTIN (EAN): 4012799942009
Artikelnummer: 0094.0200
ex-geschuetzt DN 200 Stahlwandring
