Beschreibung

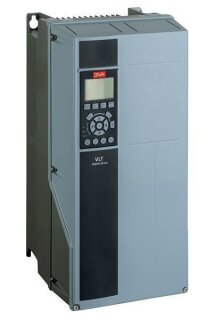

Frequenzumrichter zur stufenlosen
Drehzahlsteuerung von
Drehstromasynchronmotoren und
geberlosen
Permanentmagnet-Synchronmotoren (non
salient) in der Gebäudeautomation
speziell für Antriebe von Pumpen,
Lüftern und Verdichtern, für
antriebsnahe Montage, geeignet für
Betrieb ohne Leistungsreduzierung im
Umgebungstemperaturbereich von 0 bis
45°C. Es müssen mindestens 150m
geschirmtes Motorkabel anschließbar
sein. Der in den Einzelpositionstexten
angegebene
Mindest-Nennlastwirkungsgrad ist unter
Einbeziehung evtl. zusätzlich
erforderlicher Funkentstörfilter und
Drosseln zu erreichen.Der Umrichter
muss über eine automatische
Energieoptimierung für maximalen
Motorwirkungsgrad auch im
Teillastbereich verfügen. Bei
Umrichterbetrieb mit Motornenndrehzahl
muss die gleiche Wellenleistung wie
bei direktem Netzbetrieb erreichbar
sein. Die dazu erforderliche
Übermodulation (300
Hz-Motorspannungsbeaufschlagung) muss
wahlweise zuschaltbar sein. Die
Verwendung von Umrichtern mit
schlankem Zwischenkreis ist nicht
zulässig! Frequenzumrichter 1,1 -
90kW:Der Umrichter muss als
vollständig montierte
Installationseinheit mit integrierter
Drossel zur Reduzierung von
Netzrückwirkungen gem. IEC/EN
61000-3-12 und integriertem
Funkentstörfilter, zur Einhaltung der
leitungsgebundenen Grenzwerte gemäß
Fachgrundnorm EN 55011 Klasse B bzw.
Produktnorm EN 61800-3 C1 für 50 m
geschirmter Motorleitung ausgeführt
sein.Frequenzumrichter 110 -
1000kW:Der Umrichter muss als
vollständig montierte
Installationseinheit mit integrierter
Drossel zur Reduzierung von
Netzrückwirkungen und integriertem
Funkentstörfilter, zur Einhaltung der
leitungsgebundenen Grenzwerte gemäß
Fachgrundnorm EN 55011 Klasse A1 bzw.
Produktnorm EN 61800-3 C2 für 150 m
geschirmter Motorleitung ausgeführt
sein.Die Kurzschluss-, Erdschluss- und
Schaltfestigkeit des
Frequenzumrichterausgangs muss sowohl
bei stillstehendem als auch bei
laufendem Motor gegeben sein.Eine
Netz- und
Motorphasenausfallüberwachung ist zu
gewährleisten.Mit Ausnahme des im
Rahmen der Sichtkontrolle bei
Umrichtern für Leistungen ab 110 kW
ggf. vorzunehmenden Austauschs
verschmutzter Kühlluft-Filtermatten
ist Wartungsfreiheit zu
garantieren.Folgende Normen sind
einzuhalten:? Verwendung von Geräten
aus ISO 9001 zertifizierter
Qualitätsfertigung.? Einhaltung der
Grenzwerte für leitungsgebundene
Funkstörungen gem. Produktnorm EN
61800-3 bei Umrichtern bis 90 kW nach
Kategorie C1 für 50m, für Leistungen
ab 110 kW mindestens Kategorie C2 für
150m.? Schirmauflagen zum
EMV-gerechten Aufbau von Schaltanlagen
zu Erfüllung der Anforderungen an
Störaussendung EN 50081-1 und
Störfestigkeit EN 50082-2 müssen
vorhanden sein.? Galvanische Trennung
des Steueranschlusses vom
Leistungsteil gem. EN 50178 /PELV.?
Für die Beständigkeit gegen korrosive
Bestandteile in der Umgebungsluft ist
gem. EN 60721-3-3 (IEC 721-3-3),
mindestens Umweltklasse 3C2, optional
3C3 einzuhalten.Folgende Funktionen
müssen verfügbar sein:? Automatische
Motorfeinanpassung bei
Antriebs-Inbetriebnahme.?
Motorvollschutz mit
Kaltleiterauswertung im Umrichter.?
Erkennung und Alarmweiterleitung bei
Ventilator-Keilriemenriss,
Pumpentrockenlauf oder Betrieb gegen
einen geschlossenen Schieber ohne
externe Komponenten, bedarfsabhängige
Abschaltung und Wiederzuschaltung zur
Energieeinsparung bei
Pumpenantrieben.? Synchronisation auf
bereits drehenden
Motor(Fangschaltung).? Sichere
Überbrückung von Netzwischern durch
generatorische Pufferung(dynamisches
Backup).? Betrieb an der Stromgrenze
und DC-Überspannungssteuerung zur
Störungsvermeidung.? Weiterlauf mit
reduzierter Drehzahl bei
Übertemperatur, Unterspannung oder
Ausfall einer Netzphase.?
Notfallbetriebsmodus mit
Aufrechterhaltung der Antriebsfunktion
bis zur Selbstopferung.? Echtzeituhr
für zeitabhängige S
