Beschreibung

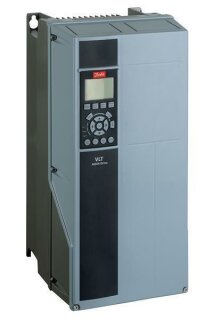

Frequenzumrichter zur stufenlosen
Drehzahlsteuerung von
Drehstromasynchronmotoren und
geberlosen
Permanentmagnet-Synchronmotoren oder
Synchron-Reluktanzmotoren in der
Gebäudeautomation speziell für
Antriebe von Pumpen, Lüftern und
Verdichtern, für antriebsnahe Montage,
geeignet für Betrieb ohne
Leistungsreduzierung im
Umgebungstemperaturbereich von 0 bis
45°C. Es müssen mindestens 150m
geschirmtes Motorkabel anschließbar
sein (eventuell dazu erforderliche
zusätzliche Motorleitungsdrosseln
einschließlich ihres Montageaufwands
sind im Angebot mit aufzuführen und zu
bepreisen). Der in den
Einzelpositionstexten angegebene
Mindest-Nennlastwirkungsgrad ist unter
Einbeziehung evtl. zusätzlich
erforderlicher Funkentstörfilter und
Drosseln zu erreichen. Der Umrichter
muss über eine automatische
Energieoptimierung für maximalen
Motorwirkungsgrad auch im
Teillastbereich verfügen. Bei
Umrichterbetrieb mit Motornenndrehzahl
muss die gleiche Wellenleistung wie
bei direktem Netzbetrieb erreichbar
sein. Die dazu erforderliche
Übermodulation (300
Hz-Motorspannungsbeaufschlagung) muss
wahlweise zuschaltbar sein. Die
Verwendung von Umrichtern mit
schlankem Zwischenkreis ist nicht
zulässig! Frequenzumrichter 1,1 -
90kW Der Umrichter muss als
vollständig montierte
Installationseinheit mit integrierter
Drossel zur Reduzierung von
Netzrückwirkungen gem. IEC/EN
61000-3-12 und integriertem
Funkentstörfilter, zur Einhaltung der
leitungsgebundenen Grenzwerte gemäß
Fachgrundnorm EN 55011 Klasse B bzw.
Produktnorm EN 61800-3 C1 für 50 m
geschirmter Motorleitung ausgeführt
sein. Frequenzumrichter 110 - 1000kW
Der Umrichter muss als vollständig
montierte Installationseinheit mit
integrierter Drossel zur Reduzierung
von Netzrückwirkungen und integriertem
Funkentstörfilter, zur Einhaltung der
leitungsgebundenen Grenzwerte gemäß
Fachgrundnorm EN 55011 Klasse A1 bzw.
Produktnorm EN 61800-3 C2 für 150 m
geschirmter Motorleitung ausgeführt
sein. Die Kurzschluss-, Erdschluss-
und Schaltfestigkeit des
Frequenzumrichterausgangs muss sowohl
bei stillstehendem als auch bei
laufendem Motor gegeben sein. Eine
Netz- und
Motorphasenausfallüberwachung ist zu
gewährleisten. Mit Ausnahme des im
Rahmen der Sichtkontrolle bei
Umrichtern für Leistungen ab 110 kW
ggf. vorzunehmenden Austauschs
verschmutzter Kühlluft-Filtermatten
ist Wartungsfreiheit zu garantieren.
Folgende Normen sind
einzuhalten:Verwendung von Geräten aus
ISO 9001 zertifizierter
QualitätsfertigungEinhaltung der
Grenzwerte für leitungsgebundene
Funkstörungen gem. Produktnorm EN
61800-3 bei Umrichtern bis 90 kW nach
Kategorie C1 für 50m, für Leistungen
ab 110 kW mindestens Kategorie C2 für
150mSchirmauflagen zum EMV-gerechten
Aufbau von Schaltanlagen zu Erfüllung
der Anforderungen an Störaussendung EN
50081-1 und Störfestigkeit EN 50082-2
müssen vorhanden sein.Galvanische
Trennung des Steueranschlusses vom
Leistungsteil gem. EN 50178 /PELV.Für
die Beständigkeit gegen korrosive
Bestandteile in der Umgebungsluft ist
gem. EN 60721-3-3 (IEC 721-3-3),
mindestens Umweltklasse 3C2, optional
3C3 einzuhalten. Folgende Funktionen
müssen verfügbar sein: Automatische
Motorfeinanpassung bei
Antriebs-InbetriebnahmeMotorvollschutz
mit Kaltleiterauswertung im
UmrichterErkennung und
Alarmweiterleitung bei
Ventilator-Keilriemenriss,
Pumpentrockenlauf oder Betrieb gegen
einen geschlossenen Schieber ohne
externe Komponenten, bedarfsabhängige
Abschaltung und Wiederzuschaltung zur
Energieeinsparung bei
PumpenantriebenSynchronisation auf
bereits drehenden
Motor(Fangschaltung)Sichere
Überbrückung von Netzwischern durch
generatorische Pufferung (dynamisches
Backup)Betrieb an der Stromgrenze und
DC-Überspannungssteuerung zur
StörungsvermeidungWeiterlauf mit
reduzierter Drehzahl bei
Übertemperatur, Unterspannung oder
Ausfall ei
