Helios ELS-GU

Artikelnummer: 201106146281AD
  • GTIN: 4010184081111
  • HAN: 08111
  • TARIC-Code: 84149000
ELS-GU Unterputzgehäuse universal ohne Brandschutz
73,00 €
exkl. 19% USt. , zzgl. Versand
  • Lieferzeit: 5 - 10 Werktage  (DE - Ausland abweichend)
Stk
  • Lieferzeit: 5 - 10 Werktage  (DE - Ausland abweichend)

Beschreibung

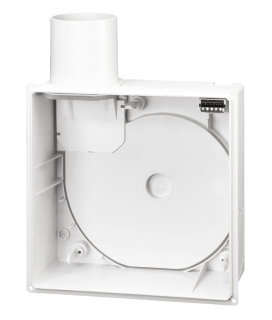

Helios ELS-GU Unterputzgehäuse
universal ohne Brandschutz
ELS-GU
Unterputzgehäuse universal
ohne Brandschutz

Einzellüftungsanlage entsprechend
DIN 18017 T.3 für die Lüftung von
Toiletten, Bädern, Wohnungsküchen
mittels bedarfsgesteuerter Einzel-
lüftungsgeräte für Unterputz-/
Aufputzeinbau zum Anschluss an eine
eigene oder gemeinsame Hauptleitung.

Nachstehende Lüftungsanlage besteht aus
Ventilatorgehäuse (Rohbauset), Ventila-
toreinsatz (Endmontageset), eventuellem
Zubehör und den Rohrsystemteilen.

Die dieser Planung zugrunde liegenden
Rohrquerschnitte gelten nur für die
Helios Baureihe ELS 'ultra Silence' mit
einer besonders hohen Druckreserve
(bei V 60 m3/h = 260 Pa). Falls ein
anderes Fabrikat alternativ angeboten
wird, sind größere Hauptleitungsquer-
schnitte vorzusehen bzw. das Rohrnetz
neu zu berechnen.


I. Zur Lüftung von Bädern und
Toiletten,
UNTERPUTZ-MONTAGE

Unterputzgehäuse (ohne Brandschutz) in
Flachbauweise zur Aufnahme eines ELS-
Ventilatoreinsatzes für Einbau in
Installationsschacht, Vorwandsysteme,
Wand oder Decke.
In Kombination mit Brandschutz-
Deckenschott ELS-D (eingebaut in der
Hauptleitung) werden die einschlägigen
Brandschutzanforderungen erfüllt.

Ausblasstutzen DN 80mm nach oben, links
oder rechts abgehend, durch Umstecken
auch rückseitig positionierbar.
Integrierte luftdichte Rückluftsperr-
klappe, wartungsfrei.

Komfortabler Elektro-Anschluss durch
entnehmbare Steckverbindung.

Anschlussmöglichkeit für Zweitraum-
lüftung oder WC-Becken-Anbindung über
Spülrohr DN50/40/30 (seitlich links,
rechts oder unten).

Universalgehäuse aus schlagfestem
Kunststoff, Alpinweiß, Brandklasse B2
mit rückseitigen Befestigungs-Nuten zur
Aufnahme der Montagehalterung.
Lieferung einschließlich Putzdeckel
für
die Rohbauphase.
Maße: B/H/T 230x230x89mm.

Allgemeine bauaufsichtliche DIBt-
Zulassung Nr. Z-51.1-193.



Fabrikat: Helios Ventilatoren
Typ: ELS-GU
Artikel: 08111
