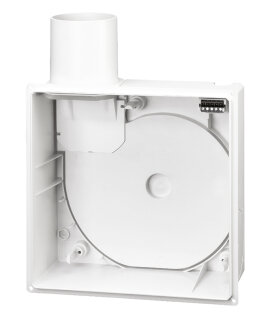

Helios ELS-GU Unterputzgehäuse
universal ohne Brandschutz
ELS-GU
Unterputzgehäuse universal
ohne Brandschutz
Einzellüftungsanlage entsprechend
DIN 18017 T.3 für die Lüftung von
Toiletten, Bädern, Wohnungsküchen
mittels bedarfsgesteuerter Einzel-
lüftungsgeräte für Unterputz-/
Aufputzeinbau zum Anschluss an eine
eigene oder gemeinsame Hauptleitung.
Nachstehende Lüftungsanlage besteht aus
Ventilatorgehäuse (Rohbauset), Ventila-
toreinsatz (Endmontageset), eventuellem
Zubehör und den Rohrsystemteilen.
Die dieser Planung zugrunde liegenden
Rohrquerschnitte gelten nur für die
Helios Baureihe ELS "ultra Silence" mit
einer besonders hohen Druckreserve
(bei V 60 m3/h = 260 Pa). Falls ein
anderes Fabrikat alternativ angeboten
wird, sind größere Hauptleitungsquer-
schnitte vorzusehen bzw. das Rohrnetz
neu zu berechnen.
I. Zur Lüftung von Bädern und
Toiletten,
UNTERPUTZ-MONTAGE
Unterputzgehäuse (ohne Brandschutz) in
Flachbauweise zur Aufnahme eines ELS-
Ventilatoreinsatzes für Einbau in
Installationsschacht, Vorwandsysteme,
Wand oder Decke.
In Kombination mit Brandschutz-
Deckenschott ELS-D (eingebaut in der
Hauptleitung) werden die einschlägigen
Brandschutzanforderungen erfüllt.
Ausblasstutzen DN 80mm nach oben, links
oder rechts abgehend, durch Umstecken
auch rückseitig positionierbar.
Integrierte luftdichte Rückluftsperr-
klappe, wartungsfrei.
Komfortabler Elektro-Anschluss durch
entnehmbare Steckverbindung.
Anschlussmöglichkeit für Zweitraum-
lüftung oder WC-Becken-Anbindung über
Spülrohr DN50/40/30 (seitlich links,
rechts oder unten).
Universalgehäuse aus schlagfestem
Kunststoff, Alpinweiß, Brandklasse B2
mit rückseitigen Befestigungs-Nuten zur
Aufnahme der Montagehalterung.
Lieferung einschließlich Putzdeckel
für
die Rohbauphase.
Maße: B/H/T 230x230x89mm.
Allgemeine bauaufsichtliche DIBt-
Zulassung Nr. Z-51.1-193.
Fabrikat: Helios Ventilatoren
Typ: ELS-GU
Artikel: 08111
