Beschreibung

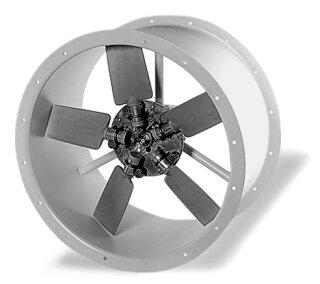

Helios HRFD 560/6 EX Axialventilator
3-PH, EX-gesch. II 2G, Förderr. B
HRFD 560/6 EX
Axial-Hochleistungsventilator
Axial-Hochleistungsventilator mit zylin-
drischer Rohrhülse, beidseitigen Flan-
schen, direkt angetrieben, explosionsge-
schützt gemäß ATEX.
Zylindrisches Rohr aus verzinktem Stahl-
blech, mit Laufrad umschließend, beid-
seitig angeformtem Flansch, Lochbild
nach DIN 24155. Mit außenliegendem
Klem-
menkasten.
Laufrad mit 7 Schaufeln aus Thermoplast.
Hoher Wirkungsgrad, niedriges Betriebs-
geräusch. Vibrationsfreier Lauf durch
dynamische Wuchtung nach Gütestufe G
6.3
VDI 2060 und DIN ISO 1940. Einsetzbar im
Bereich von -30 Grad C bis +60 Grad C.
Oberflächenwiderstand geringer als
1 GOhm.
Drehstrom-Kurzschlußläufer-Motor, ge-
schlossene Bauweise, wartungsfrei, ge-
dichtete, geräuscharme Kugellager mit
Langzeitschmierung, nicht regelbar.
Ex-Ausführung gemäß ATEX.
Ventilator-Daten (Standard)
Vol.str. bei 0 Pa 8090 m3/h
Vol.str. Betr.pkt. m3/h
Max. Druckerhöhung 87 Pa
Druckerh. Betriebspkt Pa
Fördermitteldichte 1.2
Kg/m3
Fördermitteltemperatur 40
GradC
Anstellwinkel 0 Grad
Betriebsdauer h
Drehzahl 900 1/min
aufgenomm.Leistung 0,25 kW
Gewicht 23 kg
Schalleistung 72 dB(A)
Schalleistungsspektrum LWa in dB(A)
Freq = zugehörige Frequenz in Hz
Freq 250 500 1000 2000 4000 8000
LW 59 66 68 67 63 53
Spannung 400 Volt
Stromaufnahme 0,99 Amp
Wechselstrom/Drehstrom D
Frequenz 50 Hz
Isolierklasse F
Schutzart IP 55
Explosionsschutz J
Temperaturklasse T1
Fabrikat: Helios Ventilatoren
Typ: HRFD 560/6 EX
Artikel: 00376
