Beschreibung

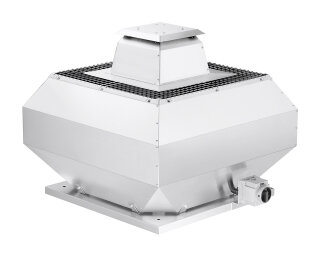

VDD 450/6 T120
Vertikal ausblasender Dachventilator mit
wirkungsgradoptimiertem Aluminiumgehäuse
und neu entwickeltem Hochleistungs-
Radiallaufrad. Für Temperaturen bis
120°C geeignet. Motor außerhalb des
Luftstroms. Geeignet für die Förderung
von Küchenabluft gemäß VDI 2052.
Einfache Positionierung durch serien-
mäßigen Krankhaken ab Baugröße 450.
Gehäuse aus seewasserbeständigem Alu-
minium mit integriertem Eingriffsschutz.
Motortragplatte und Grundplatte mit Ein-
strömdüse aus verzinktem Stahl.
Grundplatte mit Gewindeschrauben zum
Befestigen von saugseitigem Zubehör
(Lochbild nach DIN 24155, Bl. 3).
Schutzgitter serienmäßig an der Ausblas-
seite entsprechend DIN EN ISO 13857.
Hochleistungs-Radial-Laufrad mit rück-
wärts gekrümmten Schaufeln aus
Aluminium. Dynamisch gewuchtet nach
DIN ISO 1940-1.
Drehzahlsteuerbarer IEC-Normmotor mit
Eigenbelüftung in geschlossener Bauart
in IP 55. Eingebauter Kaltleiter auf
Klemmleiste herausgeführt. Kugelgelagert
mit Feuchtschutzisolation. Wartungs- und
funkstörungsfrei.
Elektrischer Anschluss über serienmäßiger
außenliegender Revisionsschalter mit IP65.
Ventilator-Daten (Standard)
Vol.str. bei 0 Pa 6515 m3/h
Max. Druckerhöhung - Pa
Fördermitteldichte 1.2 Kg/m3
Max. Fördermitteltemp. 120 GradC
Nenndrehzahl 940 1/min
Aufgen. Leistung 0,66 kW
Gewicht 54 kg
Ausblasseitig:
Schalleistung - dB(A)
Schalldruck in 4m - dB(A)
Spannung 400 Volt
Stromaufnahme 2,05 Amp
Wechselstrom/Drehstrom D
Frequenz 50 Hz
Isolierklasse H
Schutzart IP 55
Temperaturklasse T120
Fabrikat: Helios Ventilatoren
Typ: VDD 450/6 T120
Artikel: 07399
