Beschreibung

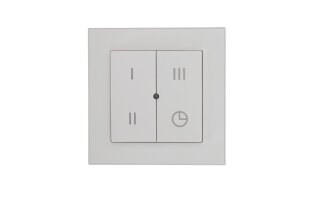

4-fach Funktaster mit LED-Rückmeldung
4-fach Funktaster mit LED-Rückmeldung
zur kabellosen Bedienung der Lüftungs-
geräte, Einstellung von 4 Lüftungs-
stufen/Lüftungsprogrammen über die
Tasten des Funkschalters möglich,
pro Lüftungsgerät ist ein 4-fach-
Funktaster erforderlich, der Funk-
taster ist auch zur nachträglichen
Montage sehr gut geeignet, da frei
im Raum oder in der Wohneinheit
platzierbar und durch einfaches
Aufkleben auf die Wand oder
Schalterdoseneinbau montierbar,
Einsparung der Verkabelung vom
Schalter zum Lüftungsgerät und damit
von Zeit- und Kostenaufwand, sehr gute
Eignung für barrierefreies Wohnen
Die LED in der Mitte des Funktasters
kann u.a. folgende Rückmeldungen
absetzen:
Batteriewechsel erforderlich,
Anzeige eines erforderlichen
Luftfilterwechsels,
Fehlermeldung vom Lüftungsgerät
Material: ABS
Farbe: weiß, ähnlich RAL 9010
Abmessungen (B/H/T in mm):
83 x 83 x 17
Gewicht (in g): ca. 52
Anzahl Bedientasten: 4
Schutzart (IEC 60529): IP30
Sendefrequenz: 868,3 MHz
Ausgangsleistung: mind. 0 dBm
Sendeleistung: max. 10 mW
Modulation: FM
Codeeinstellung: programmierbar
Hilfsspannung: 1 x Batterie Typ CR2032,
zu erwartende Lebensdauer: 6 Jahre,
im Lieferumfang enthalten
Stromverbrauch: 30 nA (Ruhezustand),
max. 25 mA (beim Senden)
LED-Anzeige: LED-Farben grün/orange/rot
Umgebungstemperatur bei Betrieb:
0 bis +40 Grad C
Umgebungstemperatur Lager-und Versand:
-20 bis +40 Grad C
Relative Luftfeuchte (rF)
0 % bis 90 %, nicht kondensierend
Max. Reichweite (Freifeld): 70 m
Typ: M-WRG-FT
Artikelnummer: 5478-20
Fabrikat: Meltem, Alling
Verwendbarkeit:
Für M-WRG-II-Geräte und
M-WRG-Geräte ab Bj. Juli 2018 und ab
Geräte-Nr. 11807xxxx aufsteigend,
(außer Typen RS-485)
Lüftungsprogramme M-WRG-II-Geräte:
Lüftung bei Abwesenheit: 10 (20)m3/h
Lüftung bei Anwesenheit: 30 (40)m3/h
Erhöhte Lüftung: 50 (60)m3/h
Intensivlüftung: 100 m3/h/15 min
Lüftungsprogramme M-WRG-Geräte:
Lüftung bei Abwesenheit: 15 (20)* m3/h
Lüftung bei Anwesenheit: 30 (40)* m3/h
Erhöhte Lüftung: 60 m3/h
Intensivlüftung: 97 m3/h/15 min
in Klammern Werte in Verbindung mit den
Optionen M-WRG-II O/MVS und O/LFS bzw.
M-WRG O/MVS und O/LFS
Optionale Programme zur Belegung der
drei Tasten I, II, III (nur werkseitige
Einstellung am Lüftungsgerät bei Kauf
von Gerät und 4fach Funktaster möglich,
teilweise nur Gerätetypen mit
entsprechender Sensorik):
Feuchteregelung
CO2-Regelung
Automatikbetrieb (Feuchte- und
CO2- Regelung)
Zuluftbetrieb niedrig: 50/15 (50/0)m3/h
Zuluftbetrieb mittel: 70/15 (70/0)m3/h
Zuluftbetrieb hoch: 97/15 (100/0)m3/h
Abluftbetrieb niedrig: 50/15 (50/0)m3/h
Abluftbetrieb mittel: 70/15 (70/0)m3/h
Abluftbetrieb hoch: 97/15 (100/0)m3/h
in Klammern Werte M-WRG-II-Geräte
Mit den Optionen M-WRG-II O/LFS bzw.
O/MVS und M-WRG-O/LFS bzw.-O/MVS
geänderte Tastenbelegung:
Taste I, II, III: 20/ 40/ 60 m3/h *.
* M-WRG-Geräte ab Bj. 2020
Hinweis:
Der 4-fach Funktaster kann alternativ
zum bauseitigen 3-stufigen Drehschalter
des Gerätes mit 24V-Steuerspannung
eingesetzt werden.
Mit dem Funktaster kann nur ein
Lüftungsgerät bedient werden!
Es können bis zu 5 Funktaster an ein
Lüftungsgerät angemeldet werden.
Mit der optionalen Funkfernbedienung
können die Grundeinstellungen des
Funktasters parametrisiert werden.
Der Funktaster kann parallel mit der
Funkfernbedienung genutzt werden.
Der Funktaster ist auch in Verbindung
mit der Einbauvariante Wandintegriert
und allen Abdeckungen verwendbar.
Der Funktaster kann mit anderen
Schalterprogrammen kombiniert werden
(z.B. Gira System 55).Dies ist jeweils
bauseits zu prüfen!
