Beschreibung

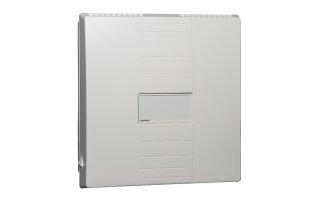

Dezentrales Komfort-Lüftungsgerät
mit Wärmerückgewinnung
zur Lüftung über den Stufenschalter
am Gerät:
4 Lüftungsstufen/-programme
15, 30, 60 m3/h und über
Schaltkombination einstellbar:
97 m3/h (temp. 15 min)
zur Lüftung über die Funkfernbedienung:
4 Lüftungsstufen/-programme
Dauerbetrieb: 15 bis 97 m3/h (10-stuf.)
Intensivlüftung: 97 m3/h (temp. 15 min)
Zuluftbetrieb: 50/15 m3/h
Abluftbetrieb: 50/15 m3/h
Mit der optionalen Funkfernbedienung
kann das Lüftungsgerät eingestellt und
parametrisiert werden. Zu jedem
Lüftungsprogramm der Bedienvariante
Funkfernbedienung können individuelle
Einstellwerte hinterlegt werden.
Das Lüftungsgerät verfügt über einen
Externen Steuereingang mit Einschalt-
verzögerung und Nachlaufrelais.
Gehäuse und Innenabdeckung aus
schlagfestem ABS-Kunststoff, Farbe
weiß ähnlich RAL 9010, Aluminium-
Kreuzstromplattenwärmeübertrager,
2 geräuscharme Radialventilatoren mit
energiesparenden EC-Gleichstrommotoren,
Netzschalter / Stufenschalter zur
Luftleistungseinstellung am Gerät,
hygienische Luftwechsel durch getrennte
Führung und Filterung von Außenluft und
Abluft, außenluft- und abluftseitig je
eine Rundfilterpatrone, Filterwechsel
ohne Werkzeug durchführbar, akustische
Filterwechselanzeige laufzeitgesteuert,
elektromechanisch betriebene
Verschlussklappen (bei EIN/AUS,
Stand-by-Betrieb und Stromausfall),
Sicherheitsschließvorrichtung bei
Stromausfall, Frostschutzsicherung
mittels Temperatursensor, Kondensat
wird direkt vom Fortluftventilator über
das Fortluftrohr nach außen abgeführt,
es ist kein Kondensatauffang
erforderlich, Antenne für Funksignal,
Temperatursensor: FOL,
Montage-und Befestigungsmaterial inkl.,
leichter und montagefreundlicher Einbau
des Lüftungsgerätes, Vielfalt an
Einbauvarianten verfügbar:
Aufputz, Unterputz, Wandintegriert (U2)
Technische Daten:
Systemart: dezentral, rekuperativ
Luftleistung: 15 bis 97 m3/h
elektr. Leistungsaufnahme, freiblasend:
2,5 bis 37 W
Wärmebereitstellungsgrad max.: 71 %
spezifische elektr. Leistungsaufnahme
(bei Ref.Vol.strom 69 m3/h),
freiblasend:
0,24 W/(m3/h)
Betriebsspannung: 85 bis 265 V
Netzfrequenz: 50 bis 60 Hz
zulässiger Außenlufttemperaturbereich
während des Betriebes (bei einer Raum-
lufttemperatur von mind. 20 Grad C):
bis +40 Grad C
Externer Steuereingang: Luftleistung
60 m3/h, Einschaltverzögerung 1 min,
Nachlaufzeit 15 min
Schallleistungspegel
AP LWA in dB:
23,0 bis 50,0
UP LWA in dB:
19,5 bis 50,5
UP U2 2-Raum ABL LWA in dB:
16,4 bis 45,9
Schalldruckpegel
AP LpA,10m2 in dB:
19,0 bis 46,0
UP LpA,10m2 in dB:
15,5 bis 46,5
UP U2 2-Raum ABL LpA,10m2 in dB:
12,4 bis 41,9
Bewertete Normschallpegeldifferenz
D n,e,w in dB/Gerät in Betrieb:
50 bis 56, je nach Einbauvariante
Filterklasse Außenluft:
ISO ePM10 65% (G4)
Filterklasse Abluft:
ISO ePM10 65% (G4)
Optionen für Außenluft:
Allergikerfilter / Aktivkohlefilter:
ISO ePM1 60% (F7) / ISO ePM10 60% (M6)
Schutzart (Standard/ mit Schutzkappe
Netzschalter(optional)/ mit Einbau-
variante Wandintegriert U2):
IPX1/ IPX4/ IPX5, nach VDE 0100-701
Energieeffizienzklasse (ErP): B/A*
*mit optionalem Externen Funksensor
Feuchte/CO2
Abmessungen (ohne Luftstutzen),
(B/H/T in mm):
388 x 409 x 196
Aufputz: 388 x 409 x 196
Unterputz: 388 x 409 x 66
Wandintegriert (U2): /
Außenluft-/Fortluft-Stutzen: DN 100
Gewicht: ca. 7,3 kg
Hygiene-Konformität VDI 6022 Blatt 1
Konformitätsprüfung Nr. W-377516-23-Zd*
* mit dem optionalen Außenluftfilter
ISO ePM1 60% (F7)
Allgemeine bauaufsichtliche Zulassung:
Z-51.3-138
TÜV-geprüft
Typ: M-WRG-S
Artikelnummer: 5010
Fabrikat: Meltem, Alling
Hinweis:
Außen- und Fortluftrohr, DN 100,
2 x 0,5 m, sind nicht im Lieferumfang
enthalten und zusätzlich erforderlich!
Für Unterputzeinbau ist ein M-WRG-
Montageset Unterputz erforderlich!
In Verbindung mit Option Mindestlüftung
nach DIN 18017-3 M-WRG-O/MVS geänderte
Belegung der Lüftungsstufen 1, 2:
20, 40 m3/h.
Andere Luftleistungen (Bereich 15 m3/h
bis 97 m3/h), andere Zeitdauer
Intensivlüftung (Bereich 1 min bis
240 min) und andere Zeitdauer
Einschaltverzögerung bzw. Nachlaufzeit
(Bereich 0 min bis 240 min) gegen
Aufpreis werkseitig voreinstellbar
oder über Funkfernbedienung M-WRG-FBH
konfigurierbar.
Mit dem Externen Steuereingang verfügt
das M-WRG-Gerät über eine zusätzliche
Eingangsklemme für 230 V, an die ein
Schalter, eine Zeitschaltuhr, ein
Bewegungsmelder o.ä. angeschlossen
werden kann. Der Steuereingang ist
mit einer Einschaltverzögerung und
einem Nachlaufrelais ausgestattet.
Über die optionale Funkfernbedienung
M-WRG-FBH kann der Steuereingang
parametrisiert werden.
Der Externe Steuereingang erlaubt in
Verbindung mit Typ M-WRG-O/NOF die Be-
und Entlüftung von fensterlosen Räumen
(DIN 18017-3). Bei Anschluss eines
Zweitraumes (z.B. Bad/WC) über
Lüftungskanal an das M-WRG-Gerät kann
über den Lichtschalter in eine höhere
Lüftungsstufe geschalten werden.
Bitte beachten: Es dürfen nur
Bewegungsmelder oder Zeitschaltuhren
eingesetzt werden, die über einen
Relaisausgang verfügen bzw. Lasten von
ca. 1 W sicher schalten können!
