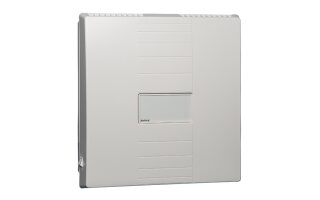

Meltem Dezentrales Lüftungsgerät M-WRG M-WRG-S/Z-T-F

Artikelnummer: 2018040557244AD
Kategorie: Meltem
  • HAN: 5016-1-1-1
Meltem Dezentrales Lüftungsgerät M-WRG
1.097,00 €
exkl. 19% USt. , Versandkostenfreie Lieferung nach DE. Versand
  • Lieferzeit: 5 - 10 Werktage  (DE - Ausland abweichend)
Stk
  • Lieferzeit: 5 - 10 Werktage  (DE - Ausland abweichend)

Beschreibung

Dezentrales Komfort-Lüftungsgerät
mit Wärmerückgewinnung

zur Lüftung über den 6-fach Tastsensor
InControl M-WRG-T/WS oder -/ES:
6 Lüftungsstufen/-programme
Lüftung bei Abwesenheit 15 m3/h
Lüftung bei Anwesenheit 30 m3/h
Erhöhte Lüftung 60 m3/h
Intensivlüftung 97 m3/h (temp. 15 min)
Feuchteregelung
Zuluftbetrieb 50/15 m3/h

zur Lüftung über die Funkfernbedienung:
5 Lüftungsstufen/-programme
Dauerbetrieb: 15 bis 97 m3/h (10-stuf.)
Intensivlüftung: 97 m3/h (temp. 15 min)
Zuluftbetrieb: 50/15 m3/h
Abluftbetrieb: 50/15 m3/h
Feuchteregelung

Mit der optionalen Funkfernbedienung
kann das Lüftungsgerät eingestellt und
parametrisiert werden. Zu jedem
Lüftungsprogramm der Bedienvariante
Funkfernbedienung können individuelle
Einstellwerte hinterlegt werden.

Das Lüftungsgerät verfügt über einen
Externen Steuereingang mit Einschalt-
verzögerung und Nachlaufrelais.

Gehäuse und Innenabdeckung aus
schlagfestem ABS-Kunststoff, Farbe
weiß ähnlich RAL 9010, Aluminium-
Kreuzstromplattenwärmeübertrager,
2 geräuscharme Radialventilatoren mit
energiesparenden EC-Gleichstrommotoren,
Netzschalter / Stufenschalter für
Leistungsstufen 15, 30, 60 m3/h und
Intensivlüftung 97 m3/h für 15 min,
Steuerung des Gerätes erfolgt über den
externen 6-fach Tastsensor InControl
M-WRG-T/WS oder -/ES oder
Funkfernbedienung M-WRG-FBH,
hygienische Luftwechsel durch getrennte
Führung und Filterung von Außenluft und
Abluft, außenluft- und abluftseitig je
eine Rundfilterpatrone, Filterwechsel
ohne Werkzeug durchführbar, akustische
Filterwechselanzeige laufzeitgesteuert,
elektromechanisch betriebene
Verschlussklappen (bei EIN/AUS,
Stand-by-Betrieb und Stromausfall),
Sicherheitsschließvorrichtung bei
Stromausfall, Frostschutzsicherung
mittels Temperatursensor, Kondensat
wird direkt vom Fortluftventilator über
das Fortluftrohr nach außen abgeführt,
es ist kein Kondensatauffang
erforderlich, 8 pol. / 10 pol.
Anschlussklemme für 6-fach Tastsensor
InControl, Antenne für Funksignal,
Temperatursensoren: AUL/FOL/ZUL/ABL,
Feuchtesensoren: ZUL/ABL,
Montage-und Befestigungsmaterial inkl.,
leichter und montagefreundlicher Einbau
des Lüftungsgerätes, Vielfalt an
Einbauvarianten verfügbar:
Aufputz, Unterputz, Wandintegriert (U2)

Technische Daten:
Systemart: dezentral, rekuperativ
Luftleistung: 15 bis 97 m3/h,
elektr. Leistungsaufnahme, freiblasend:
2,5 bis 37 W
Einstellbereich Feuchteregelung:
40 bis 80 % rF, Regelung: 10-stufig
Wärmebereitstellungsgrad max.: 71 %
spezifische elektr. Leistungsaufnahme
(bei Ref.Vol.strom 69 m3/h),
freiblasend:
0,24 W/(m3/h)
Betriebsspannung: 85 bis 265 V
Steuerspannung: 24 V
Netzfrequenz: 50 bis 60 Hz
zulässiger Außenlufttemperaturbereich
während des Betriebes (bei einer Raum-
lufttemperatur von mind. 20 Grad C):
-22 bis +40 Grad C
Externer Steuereingang: Luftleistung
60 m3/h, Einschaltverzögerung 1 min,
Nachlaufzeit 15 min
Schallleistungspegel
AP LWA in dB:
23,0 bis 50,0
UP LWA in dB:
19,5 bis 50,5
UP U2 2-Raum ABL LWA in dB:
16,4 bis 45,9
Schalldruckpegel
AP LpA,10m2 in dB:
19,0 bis 46,0
UP LpA,10m2 in dB:
15,5 bis 46,5
UP U2 2-Raum ABL LpA,10m2 in dB:
12,4 bis 41,9
Bewertete Normschallpegeldifferenz
D n,e,w in dB/Gerät in Betrieb:
50 bis 56, je nach Einbauvariante
Filterklasse Außenluft:
ISO ePM10 65% (G4)
Filterklasse Abluft:
ISO ePM10 65% (G4)
Optionen für Außenluft:
Allergikerfilter / Aktivkohlefilter:
ISO ePM1 60% (F7) / ISO ePM10 60% (M6)
Schutzart (Standard/ mit Schutzkappe
Netzschalter(optional)/ mit Einbau-
variante Wandintegriert U2):
IPX1/ IPX4/ IPX5, nach VDE 0100-701
Energieeffizienzklasse (ErP): A
Abmessungen (ohne Luftstutzen),
(B/H/T in mm):
388 x 409 x 196
Aufputz: 388 x 409 x 196
Unterputz: 388 x 409 x 66
Wandintegriert (U2): /
Außenluft-/Fortluft-Stutzen: DN 100
Gewicht: ca. 7,3 kg

Hygiene-Konformität VDI 6022 Blatt 1
Konformitätsprüfung Nr. W-377516-23-Zd*
* mit dem optionalen Außenluftfilter
ISO ePM1 60% (F7)

Allgemeine bauaufsichtliche Zulassung:
Z-51.3-138

TÜV-geprüft

Typ: M-WRG-S/Z-T-F
Artikelnummer: 5016-1-1-1
Fabrikat: Meltem, Alling

Hinweis:

Außen- und Fortluftrohr, DN 100,
2 x 0,5 m, sind nicht im Lieferumfang
enthalten und zusätzlich erforderlich!

Für Unterputzeinbau ist ein M-WRG
Montageset Unterputz erforderlich!

Zur Steuerung des Gerätes ist
Zusätzlich der 6-fach Tastsensor
InControl M-WRG-T/WS oder -/ES oder
die Funkfernbedienung M-WRG-FBH
erforderlich!

Bei M-WRG-Geräten mit den Lüftungs-
programmen Zuluft- oder Abluftbetrieb
(ab Bj. 2017) lässt sich die
Lüftungsstufe Zuluft oder Abluft
werkseitig gegen Aufpreis
(M-WRG-O/PARM) oder über die optionale
Funkfernbedienung M-WRG-FBH auf 0 m3/h
einstellen.

In Verbindung mit Option Mindestlüftung
nach DIN 18017-3 M-WRG-O/MVS geänderte
Belegung der Lüftungsstufen
1, 2, (5 und 6): 20, 40, (70/40 (20))
m3/h.

Andere Luftleistungen (Bereich 15 m3/h
bis 97 m3/h), andere Zeitdauer
Intensivlüftung (Bereich 1 min bis
240 min) und andere Zeitdauer
Einschaltverzögerung bzw. Nachlaufzeit
(Bereich 0 min bis 240 min) gegen
Aufpreis werkseitig voreinstellbar
oder über Funkfernbedienung M-WRG-FBH
konfigurierbar.

Mit dem Externen Steuereingang verfügt
das M-WRG-Gerät über eine zusätzliche
Eingangsklemme für 230 V, an die ein
Schalter, eine Zeitschaltuhr, ein
Bewegungsmelder o.ä. angeschlossen
werden kann. Der Steuereingang ist
mit einer Einschaltverzögerung und
einem Nachlaufrelais ausgestattet. Über
die optionale Funkfernbedienung
M-WRG-FBH kann der Steuereingang
parametrisiert werden.

Der Externe Steuereingang erlaubt in
Verbindung mit Typ M-WRG-O/NOF die Be-
und Entlüftung von fensterlosen Räumen
(DIN 18017-3). Bei Anschluss eines
Zweitraumes (z.B. Bad/WC) über
Lüftungskanal an das M-WRG-Gerät kann
über den Lichtschalter in eine höhere
Lüftungsstufe geschalten werden. Bitte
beachten: Es dürfen nur Bewegungsmelder
oder Zeitschaltuhren eingesetzt werden,
die über einen Relaisausgang verfügen
bzw. Lasten von ca. 1 W sicher schalten
können!
