Beschreibung

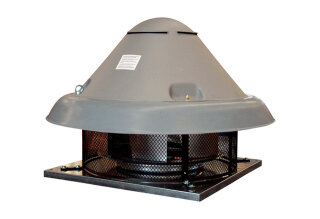

MC Radial-Dachventilator DRD H 50/4
10008 m3/h, horizontal ausblasend
Radial-Dachventilator für die direkte
oder kanalisierte Entlüftung von
Gewerbe- und Industriegebäuden.
Horizontal ausblasend.
Geringer Geräuschpegel.
Gehäuse aus verzinktem Stahlblech.
Wetterschutzhaube aus Kunststoff.
Motor außerhalb des Luftstroms.
Geeignet für Temperaturbereiche von -20
G C bis +80 G C
Stabile Transportösen ermöglichen einen
Transport per Kran.
Radiallaufräder mit rückwärtsgekrümmten
Schaufeln aus verzinktem Stahlblech.
Motor
Dreiphasen Drehstrommotor.
Schutzart IP 55.
IE3 Motor.
Betriebsart S1 (Dauerbetrieb).
Drehzahlsteuerbar mit Frequenzumrichter.
Zulässiger Frequenzbereich bei
Drehzahlregelung mit Frequenzumrichter
20-50 Hz.
Die Temperatur im Ventilatormotor wird
durch Kaltleiter überwacht. Die
Kaltleiter müssen an ein Auslösesystem
angeschlossen werden, das den Ventilator
bei zu hohen Temperaturen dauerhaft vom
Netz trennt.
Elektrischer Anschluss
Anschluss im Klemmenkasten am Motor.
Sicherheitshinweise
Der Ventilator darf nur betrieben
werden, wenn der Berührungsschutz für
das Laufrad nach DIN EN ISO 13857
gewährleistet ist.
Artikel: DRD H 50/4
Fördervolumen: 10008 m3/h
Drehzahl: 1460 1/min
Laufradtyp: radial
Drehzahlsteuerbar: ja
Reversierbarkeit: nein
Spannungsart: Drehstrom
Bemessungsspannung: 400 V
Netzfrequenz: 50 Hz
Nennleistung: 1500 W
INenn: 3,1 A
Schutzart: IP 55
Wärmeklasse: F
Polumschaltbar: nein
Einbauort: Dach
Einbaulage: senkrecht
Material Gehäuse: Stahlblech, verzinkt
Material Laufrad: Stahlblech, verzinkt
Farbe: grau
Gewicht: 80 kg
Gewicht mit Verpackung: 86 kg
Baugröße: 500 mm
Breite: 760 mm
Höhe: 790 mm
Tiefe: 760 mm
Breite mit Verpackung: 1040 mm
Höhe mit Verpackung: 1040 mm
Tiefe mit Verpackung: 1035 mm
Fördermitteltemperatur bei IMax: -20 G C
bis 80 G C
PTC DIN 44082: M 100
Verpackungseinheit: 1 Stück
