Beschreibung

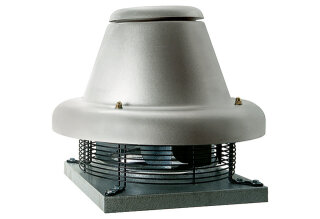

MC Radial-Dachventilator DRD HT 35/6
Fördervolumen 3341 m3/h, 4-Polig
Hochtemperatur-Radial-Dachventilator für
die direkte oder kanalisierte Entlüftung
von Gewerbe- und Industriegebäude.
Horizontal ausblasend.
Hoher Wirkungsgrad.
Geringer Geräuschpegel.
Gehäuse aus verzinktem Stahlblech.
Wetterschutzhaube aus Aluminium mit
Öffnungen für die Motorkühlung.
Einfache Installation.
Der Motor befindet sich außerhalb des
Luftstroms.
Geeignet für den Hoch-Temperaturbereich
von +65 G C bis +150 G C.
Radiallaufräder mit rückwärtsgekrümmten
Schaufeln aus verzinktem Stahlblech.
Radiallaufräder sind statisch und
dynamisch ausgewuchtet.
Motor
Asynchroner Drehstrommotor.
Schutzart IP 55.
IE3 Motor.
Drehzahlsteuerbar mit Frequenzumrichter.
Zulässiger Frequenzbereich bei
Drehzahlregelung mit Frequenzumrichter
20-50 Hz.
Die Temperatur im Ventilatormotor wird
durch Kaltleiter überwacht. Die
Kaltleiter müssen an ein Auslösesystem
angeschlossen werden, das den Ventilator
bei zu hohen Temperaturen dauerhaft vom
Netz trennt.
Elektrischer Anschluss
Anschluss im Klemmenkasten am Motor.
Sicherheitshinweise
Der Ventilator darf nur betrieben
werden, wenn der Berührungsschutz für
das Laufrad nach DIN EN ISO 13857
gewährleistet ist.
Artikel: DRD HT 35/4
Fördervolumen: 3341 m3/h
Drehzahl: 1460 1/min
Laufradtyp: radial
Drehzahlsteuerbar: ja
Reversierbarkeit: nein
Spannungsart: Drehstrom
Bemessungsspannung: 400 V
Netzfrequenz: 50 Hz
Nennleistung: 250 W
INenn: 0,85 A
Schutzart: IP 55
Wärmeklasse: F
Polumschaltbar: nein
Einbauort: Dach
Einbaulage: senkrecht
Material Gehäuse: Aluminium / Stahlblech
verzinkt
Material Laufrad: Stahlblech, verzinkt
Farbe: silber
Gewicht: 30 kg
Gewicht mit Verpackung: 30,5 kg
Baugröße: 350 mm
Breite: 815 mm
Höhe: 540 mm
Tiefe: 815 mm
Breite mit Verpackung: 830 mm
Höhe mit Verpackung: 600 mm
Tiefe mit Verpackung: 830 mm
Fördermitteltemperatur bei IMax: 65 G C
bis 150 G C
PTC DIN 44082: M 100
Verpackungseinheit: 1 Stück
