Beschreibung

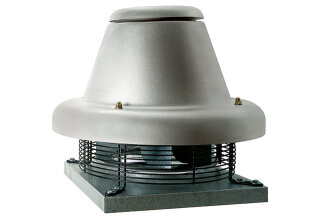

MC Radial-Dachventilator DRD HT 80/8 2V
Fördervolumen 15000/2000 m3/h, 8-Polig
Hochtemperatur-Radial-Dachventilator für
die direkte oder kanalisierte Entlüftung
von Gewerbe- und Industriegebäude.
Horizontal ausblasend.
Hoher Wirkungsgrad.
Geringer Geräuschpegel.
Gehäuse aus verzinktem Stahlblech.
Wetterschutzhaube aus Aluminium mit
Öffnungen für die Motorkühlung.
Einfache Installation.
Der Motor befindet sich außerhalb des
Luftstroms.
Geeignet für den Hoch-Temperaturbereich
von +65 G C bis +150 G C.
Radiallaufräder mit rückwärtsgekrümmten
Schaufeln aus verzinktem Stahlblech.
Radiallaufräder sind statisch und
dynamisch ausgewuchtet.
Motor
Asynchroner Drehstrommotor.
Schutzart IP 55.
IE3 Motor.
Zweistufig, Drehstrom, Y/ - Schaltung.
Die Temperatur im Ventilatormotor wird
durch Kaltleiter überwacht. Die
Kaltleiter müssen an ein Auslösesystem
angeschlossen werden, das den Ventilator
bei zu hohen Temperaturen dauerhaft vom
Netz trennt.
Elektrischer Anschluss
Anschluss im Klemmenkasten am Motor.
Sicherheitshinweise
Der Ventilator darf nur betrieben
werden, wenn der Berührungsschutz für
das Laufrad nach DIN EN ISO 13857
gewährleistet ist.
Artikel: DRD HT 80/8 2V
Fördervolumen: 15000 m3/h / 20000 m3/h
Drehzahl: 720 1/min / 970 1/min
Laufradtyp: radial
Drehzahlsteuerbar: ja
Reversierbarkeit: nein
Spannungsart: Drehstrom
Bemessungsspannung: 400 V
Netzfrequenz: 50 Hz
Nennleistung: 2600 W / 3700 W
INenn: 8,43 A / 9,32 A
Schutzart: IP 55
Wärmeklasse: F
Polumschaltbar: ja
Einbauort: Dach
Einbaulage: senkrecht
Material Gehäuse: Aluminium / Stahlblech
verzinkt
Material Laufrad: Stahlblech, verzinkt
Farbe: silber
Gewicht: 145 kg
Gewicht mit Verpackung: 157 kg
Baugröße: 800 mm
Breite: 815 mm
Höhe: 950 mm
Tiefe: 1100 mm
Breite mit Verpackung: 1150 mm
Höhe mit Verpackung: 1100 mm
Tiefe mit Verpackung: 1150 mm
Fördermitteltemperatur bei IMax: 65 G C
bis 150 G C
PTC DIN 44082: M 100
Verpackungseinheit: 1 Stück
