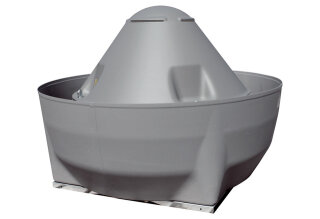

MC Radial-Dachventilator DRD V 56/6
9032 m3/h, vertikal ausblasend
Radial-Dachventilator für die direkte
oder kanalisierte Entlüftung von
Gewerbe- und Industriegebäude.
Vertikal ausblasend.
Geringer Geräuschpegel.
Gehäuse aus verzinktem Stahlblech.
Wetterschutzhaube aus Kunststoff.
Motor außerhalb des Luftstroms.
Geeignet für Temperaturbereiche von -20
G C bis + 80 G C.
Stabile Transportösen ermöglichen einen
Transport per Kran.
Motor
Dreiphasen Drehstrommotor.
Schutzart IP 55.
IE3 Motor.
Betriebsart S1 (Dauerbetrieb).
Drehzahlsteuerbar mit Frequenzumrichter.
Zulässiger Frequenzbereich bei
Drehzahlregelung mit Frequenzumrichter
20-50 Hz.
Die Temperatur im Ventilatormotor wird
durch Kaltleiter überwacht. Die
Kaltleiter müssen an ein Auslösesystem
angeschlossen werden, das den Ventilator
bei zu hohen Temperaturen dauerhaft vom
Netz trennt.
Elektrischer Anschluss
Anschluss im Klemmenkasten am Motor.
Artikel: DRD V 56/6
Fördervolumen: 9032 m3/h
Drehzahl: 970 1/min
Laufradtyp: radial
Drehzahlsteuerbar: ja
Reversierbarkeit: nein
Spannungsart: Drehstrom
Bemessungsspannung: 400 V
Netzfrequenz: 50 Hz
Nennleistung: 550 W
INenn: 1,7 A
Schutzart: IP 55
Wärmeklasse: F
Polumschaltbar: nein
Einbauort: Dach
Einbaulage: senkrecht
Material Gehäuse: Stahlblech, verzinkt
Material Laufrad: Stahlblech, verzinkt
Farbe: grau
Gewicht: 76 kg
Gewicht mit Verpackung: 82 kg
Baugröße: 560 mm
Breite: 1200 mm
Höhe: 830 mm
Tiefe: 1200 mm
Breite mit Verpackung: 1300 mm
Höhe mit Verpackung: 1485 mm
Tiefe mit Verpackung: 1300 mm
Fördermitteltemperatur bei IMax: -20 G C
bis 80 G C
PTC DIN 44082: M 100
Verpackungseinheit: 1 Stück
