Beschreibung

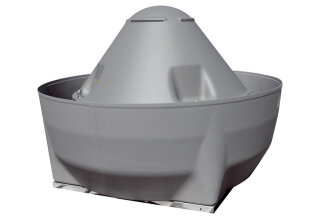

MC Radial-Dachventilator DRD V 75/6
19235 m3/h, vertikal ausblasend
Radial-Dachventilator für die direkte
oder kanalisierte Entlüftung von
Gewerbe- und Industriegebäude.
Vertikal ausblasend.
Geringer Geräuschpegel.
Gehäuse aus verzinktem Stahlblech.
Wetterschutzhaube aus Kunststoff.
Motor außerhalb des Luftstroms.
Geeignet für Temperaturbereiche von -20
G C bis + 80 G C.
Stabile Transportösen ermöglichen einen
Transport per Kran.
Motor
Dreiphasen Drehstrommotor.
Schutzart IP 55.
IE3 Motor.
Betriebsart S1 (Dauerbetrieb).
Drehzahlsteuerbar mit Frequenzumrichter.
Zulässiger Frequenzbereich bei
Drehzahlregelung mit Frequenzumrichter
20-50 Hz.
Die Temperatur im Ventilatormotor wird
durch Kaltleiter überwacht. Die
Kaltleiter müssen an ein Auslösesystem
angeschlossen werden, das den Ventilator
bei zu hohen Temperaturen dauerhaft vom
Netz trennt.
Elektrischer Anschluss
Anschluss im Klemmenkasten am Motor.
Artikel: DRD V 75/6
Fördervolumen: 19235 m3/h
Drehzahl: 970 1/min
Laufradtyp: radial
Drehzahlsteuerbar: ja
Reversierbarkeit: nein
Spannungsart: Drehstrom
Bemessungsspannung: 400 V
Netzfrequenz: 50 Hz
Nennleistung: 2200 W
INenn: 5,7 A
Schutzart: IP 55
Wärmeklasse: F
Polumschaltbar: nein
Einbauort: Dach
Einbaulage: senkrecht
Material Gehäuse: Stahlblech, verzinkt
Material Laufrad: Stahlblech, verzinkt
Farbe: grau
Gewicht: 172 kg
Gewicht mit Verpackung: 180 kg
Baugröße: 750 mm
Breite: 1400 mm
Höhe: 980 mm
Tiefe: 1400 mm
Breite mit Verpackung: 1500 mm
Höhe mit Verpackung: 1485 mm
Tiefe mit Verpackung: 1500 mm
Fördermitteltemperatur bei IMax: -20 G C
bis 80 G C
PTC DIN 44082: M 100
Verpackungseinheit: 1 Stück
