Beschreibung

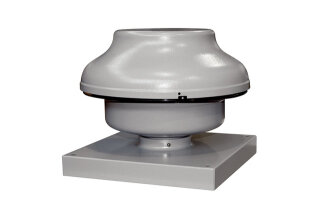

MC Radial-Dachventilator EHD 16/2 EC
876 m3/h, Nennweite 160, EC Motor
Platzsparender Dachventilator mit extrem
geringen Abmessungen.
Zur Entlüftung.
Formschönes Gehäuse aus verzinktem und
pulverbeschichtetem Stahlblech.
Abdeckung aus Aluminium.
Die Abdeckung ist für Reinigungsarbeiten
leicht abnehmbar.
Beschichtetes Eingriffschutzgitter.
Radial-Laufrad mit rückwärtsgekrümmten
Schaufeln.
Schutzart IP X5.
Motor
Hocheffizienter EC-Motor.
Stufenlos drehzahlsteuerbar.
Für den Dauerbetrieb geeignet.
Robuster Motor mit Kugellager,
wartungsfrei.
Montagehinweise
Dank seines geringen Gewichts wird für
den Transport des EHD auf das Dach kein
Kran oder Lastenaufzug benötigt.
Elektrischer Anschluss
Anschluss an Klemmleiste im Gehäuse.
Sicherheitshinweise
Der Ventilator darf nur betrieben
werden, wenn der Berührungsschutz des
Laufrades nach DIN EN ISO 13857 für frei
saugende Ventilatoren gewährleistet ist.
Artikel: EHD 16/2 EC
Fördervolumen: 876 m3/h
Drehzahl: 3395 1/min
Laufradtyp: radial
Drehzahlsteuerbar: ja
Reversierbarkeit: nein
Spannungsart: Wechselstrom
Bemessungsspannung: 230 V
Netzfrequenz: 50 Hz / 60 Hz
Nennleistung: 173 W
IMax: 0,77 A
Schutzart: IP X5
Wärmeklasse: F
Polumschaltbar: nein
Netzzuleitung: 3 / 1,5 mm2
Einbauort: Dach
Einbaulage: senkrecht
Material: Stahlblech, verzinkt
Farbe: silber
Gewicht: 7,8 kg
Gewicht mit Verpackung: 7,7 kg
Nennweite: 160 mm
Breite: 405 mm
Höhe: 405 mm
Tiefe: 302 mm
Breite mit Verpackung: 435 mm
Höhe mit Verpackung: 415 mm
Tiefe mit Verpackung: 340 mm
Fördermitteltemperatur bei IMax: -20 G C
bis 60 G C
Schalldruckpegel: 52 dB(A) / Abstand 3
m, Freifeldbedingungen
Verpackungseinheit: 1 Stück
