Beschreibung

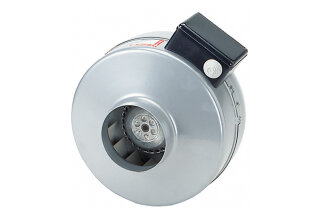

MC Radial-Rohrventilator ERR 16/2 EC
903 m3/h, Nennweite 160, EC-Motor
Effizienter Radial-Rohrventilator aus
pulverbeschichtetem Stahlblech
gefertigt.
Einsetzbar für Industrie-und
Wohnbauinstallationen.
Radiallaufrad mit rückwärtsgekrümmten
Schaufeln.
Geräuscharm und druckstark.
Geringer Platzbedarf durch kompakte
Abmessungen.
Für direkten Einbau zwischen
Rohrleitungen, je nach Einbaulage für
Be- oder Entlüftung.
Runde Anschlussstutzen saug-und
druckseitig auf Norm-Rohre abgestimmt.
Befestigungsfuß als Zubehör lieferbar.
Förderrichtung
Förder- und Drehrichtung sind auf dem
Ventilatorgehäuse durch Pfeile
gekennzeichnet.
Motor
Hocheffizienter EC-Motor.
Stufenlos drehzahlsteuerbar.
Robuster Motor mit Kugellager,
wartungsfrei.
Schutzart IP X4 bei Einbau in
Lüftungsleitungen mit mindestens 1 m
Rohr auf der Saug- und Druckseite.
Montagehinweise
Einbau in jeder Lage möglich.
Zur Vermeidung von
Schwingungsübertragungen auf das
Rohrsystem optionale elastische
Manschetten ELR verwenden.
Elektrischer Anschluss
Außenliegender Klemmkasten mit
Kabeleinführungstülle.
Sicherheitshinweise
Der Ventilator darf nur betrieben
werden, wenn der Berührungsschutz des
Laufrades nach DIN EN ISO 13857 für frei
saugende Ventilatoren gewährleistet ist.
Artikel: ERR 16/2 EC
Fördervolumen: 903 m3/h
Drehzahl: 3395 1/min
Laufradtyp: radial
Drehzahlsteuerbar: ja
Reversierbarkeit: nein
Spannungsart: Wechselstrom
Bemessungsspannung: 230 V
Netzfrequenz: 50 Hz / 60 Hz
Nennleistung: 173 W
IMax: 0,8 A
Schutzart: IP X4
Wärmeklasse: F
Polumschaltbar: nein
Einbauort: Rohr
Einbaulage: senkrecht / waagerecht
Material: Stahlblech, pulverbeschichtet
Material Gehäuse: Stahlblech,
pulverbeschichtet
Farbe: hellgrau
Gewicht: 4,9 kg
Gewicht mit Verpackung: 5,2 kg
Nennweite: 160 mm
Breite: 230 mm
Höhe: 355 mm
Tiefe: 333 mm
Breite mit Verpackung: 300 mm
Höhe mit Verpackung: 390 mm
Tiefe mit Verpackung: 390 mm
Fördermitteltemperatur bei IMax: 60 G C
Schalldruckpegel: 33 dB(A) / Abstand 3
m, Freifeldbedingungen
Verpackungseinheit: 1 Stück
Gleichstrommotor: false
