Beschreibung

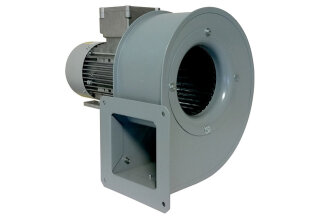

MC Radialgebläse GRM 10/2 D Ex
430 m3/h, Baugröße 100
Radialgebläse mit Stahlblech mit
Epoxidbeschichtung für Anwendungen in
explosionsgefährdeten Bereichen.
Explosionsschutz nach ATEX 2014/34/EU.
Für alle Gase und Dämpfe der Ex-Gruppe
IIA und IIB und zusätzlich für
Wasserstoff qualifiziert.
Ex II 2 G Ex db IIB+H2 T4 Gb X / Ex II 2
G Ex h IIB+H2 T4 Gb X.
Für Einsatztemperaturen von -20 G C <=
Ta <= +40 G C.
MAICO Ex-Ventilatoren erfüllen die
Sicherheitsanforderungen der
Europäischen Richtlinie RL 2014/34/EU
für Geräte und Schutzsysteme in
explosionsgefährdeten Bereichen.
Für Zone 1 und 2.
Zündschutzarten: "d" - druckfeste
Kapselung und "c" - konstruktive
Sicherheit.
Druckstarker Ventilator für industrielle
Anwendungen.
Zur einfachen und direkten Montage an
einem Rohrsystem.
Der Motor befindet sich außerhalb des
Luftstroms.
Standardausrichtung für Gehäuse LG 270G
.
Der Ansaugstutzen aus Stahlblech mit
Epoxidbeschichtung ist im Lieferumfang
enthalten.
Radiallaufräder mit vorwärtsgekrümmten
Schaufeln aus verzinktem Stahlblech.
Drehstrommotor
Dreiphasen Drehstrommotor.
Schutzart IP 55.
IE3 Motor.
Betriebsart S1 (Dauerbetrieb).
Temperaturklasse T4.
Drehzahlsteuerbar mit Frequenzumrichter.
Zulässiger Frequenzbereich bei
Drehzahlsteuerung mit Frequenzumrichter
sind 20-50 Hz.
Die Temperatur im Ventilatormotor wird
durch Kaltleiter überwacht. Die
Kaltleiter müssen an ein Auslösesystem
(Sicherheitseinrichtung gemäß Richtlinie
RL 2014/34/EU) angeschlossen werden, das
den Ventilator bei zu hohen Temperaturen
dauerhaft vom Netz trennt.
Elektrischer Anschluss
Anschluss im Klemmenkasten am Motor.
Kabelverschraubung in Ex d-Ausführung im
Lieferumfang enthalten.
Artikel: GRM 10/2 D Ex
Fördervolumen: 430 m3/h
Drehzahl: 2880 1/min
Laufradtyp: radial
Drehzahlsteuerbar: ja
Reversierbarkeit: nein
Spannungsart: Drehstrom
Bemessungsspannung: 400 V
Netzfrequenz: 50 Hz
Nennleistung: 90 W
INenn: 0,53 A
Schutzart: IP 55
Wärmeklasse: F
Polumschaltbar: nein
Einbauort: Rohranschluss
Einbaulage: horizontal
Material: Stahlblech, verzinkt
Material Gehäuse: Stahl
Farbe: grau
Gewicht: 7 kg
Gewicht mit Verpackung: 7,5 kg
Baugröße: 100 mm
Breite: 220 mm
Höhe: 229 mm
Tiefe: 168 mm
Breite mit Verpackung: 315 mm
Höhe mit Verpackung: 300 mm
Tiefe mit Verpackung: 240 mm
EX-Bezeichnung nach ATEX-Richtlinie: Ex
II 2 G
EX-Bezeichnung nach Norm: Ex db IIB+H2
T4 Gb X / Ex h IIB+H2 T4 Gb X
Ta-Umgebungstemperatur: -20 G C <= Ta <=
+40 G C
Betriebsart: S1
PTC DIN 44082: M 100
Temperaturklasse: T4
Verpackungseinheit: 1 Stück
