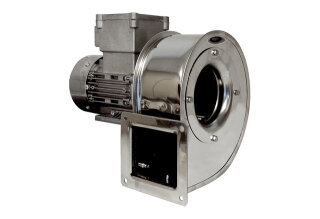

MC Radialgebläse GRM ES 10/2 Ex
430 m3/h, Baugröße 100
Radialgebläse mit Edelstahlgehäuse (AISI
304, V2A) für Anwendungen in
explosionsgefährdeten Bereichen.
Explosionsschutz und Zulassungen nach
ATEX.
Für alle Gase und Dämpfe der Ex-Gruppe
IIA und IIB und zusätzlich für
Wasserstoff qualifiziert.
Ex II 2 G Ex db IIB+H2 T4 Gb X / Ex II 2
G Ex h IIB+H2 T4 Gb X.
Für Einsatztemperaturen von -20 G C <=
Ta <= +40 G C.
MAICO Ex-Ventilatoren erfüllen die
Sicherheitsanforderungen der
Europäischen Richtlinie RL 2014/34/EU
für Geräte und Schutzsysteme in
explosionsgefährdeten Bereichen.
Für Zone 1 und 2.
Zündschutzarten: "d" - druckfeste
Kapselung und "c" - konstruktive
Sicherheit.
Druckstarker Ventilator für industrielle
Anwendungen.
Geeignet zur Förderung von korrosiven
und säurehaltigen Medien.
Zur einfachen und direkten Montage an
einem Rohrsystem.
Der Motor befindet außerhalb des
Luftstroms.
Standardausrichtung für Gehäuse LG 270G
.
Der Ansaugstutzen aus Edelstahl ist im
Lieferumfang enthalten.
Radiallaufräder mit vorwärtsgekrümmten
Schaufeln aus Edelstahl.
Motor
Dreiphasen Drehstrommotor.
Schutzart IP 55.
IE3 Motor.
Betriebsart S1 (Dauerbetrieb).
Temperaturklasse T4.
Drehzahlsteuerbar mit Frequenzumrichter.
Zulässiger Frequenzbereich bei
Drehzahlsteuerung mit Frequenzumrichter
sind 20 Hz bis 50 Hz.
Die Temperatur im Ventilatormotor wird
durch Kaltleiter überwacht. Die
Kaltleiter müssen an ein Auslösesystem
(Sicherheitseinrichtung gemäß Richtlinie
RL 2014/34/EU) angeschlossen werden, das
den Ventilator bei zu hohen Temperaturen
dauerhaft vom Netz trennt.
Elektrischer Anschluss
Anschluss im Klemmenkasten am Motor.
Kabelverschraubung in Ex d -Ausführung
im Lieferumfang enthalten.
Artikel: GRM ES 10/2 Ex
Fördervolumen: 430 m3/h
Drehzahl: 2880 1/min
Laufradtyp: radial
Drehzahlsteuerbar: ja
Reversierbarkeit: nein
Spannungsart: Drehstrom
Bemessungsspannung: 400 V
Netzfrequenz: 50 Hz
Nennleistung: 90 W
INenn: 0,53 A
Schutzart: IP 55
Wärmeklasse: F
Polumschaltbar: nein
Einbauort: Rohranschluss
Einbaulage: horizontal
Material Gehäuse: Edelstahl (AISI 304)
Farbe: silber
Gewicht: 4 kg
Gewicht mit Verpackung: 7,5 kg
Breite: 220 mm
Höhe: 229 mm
Tiefe: 198 mm
Breite mit Verpackung: 315 mm
Höhe mit Verpackung: 300 mm
Tiefe mit Verpackung: 240 mm
EX-Bezeichnung nach ATEX-Richtlinie: Ex
II 2 G
EX-Bezeichnung nach Norm: Ex db IIB+H2
T4 Gb X / Ex h IIB+H2 T4 Gb X
Ta-Umgebungstemperatur: -20 G C <= Ta <=
+40 G C
Betriebsart: S1
PTC DIN 44082: M 100
Temperaturklasse: T4
Verpackungseinheit: 1 Stück
