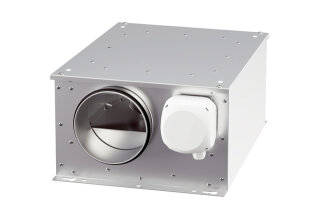

MC schallgedämmte Lüftungsbox ESR 16-3EC
Lüftungsbox, DN 160, EC-Motor
Schallgedämmte Lüftungsbox mit EC-Motor
und ausschwenkbarem Ventilator.
Geringe Energieaufnahme dank
EC-Technologie.
Geringe, Leistungsaufnahme besonders im
Regelbereich.
Schnelle, kostengünstige Montage durch
serienmäßige Befestigungswinkel.
Verschraubter Gehäusedeckel mit
Regendach.
Für witterungsgeschützte
Außenaufstellung geeignet.
Anschlussstutzen saug- und druckseitig,
für einen direkten Einbau in
Lüftungsleitungen.
Material: Stahlblech, verzinkt.
Mit 40 mm schalldämmender
glasseidenkaschierter Mineralwolle für
erhöhte Ansprüche an besonders niedrige
Geräuschpegel.
Radiallaufräder mit rückwärtsgekrümmten
Schaufeln.
Einfache Reinigung dank abschraubbarem
Deckel.
Förderrichtung
Die Förderrichtung ist auf dem
Ventilatorgehäuse durch einen Pfeil
gekennzeichnet.
Motor
Gleichstrommotor.
Robuster Motor mit Kugellager,
wartungsfrei.
Wämeklasse F.
Schutzart IP 54 bei fachgerechtem saug-
und druckseitigem Anschluss sowie
geschlossenem Gehäusedeckel.
Drehzahlsteuerbar.
Montagehinweise
Einbau in jeder Lage möglich.
Elektrischer Anschluss
Frontseitiger Klemmkasten.
Klemmkasten Schutzart IP 66.
Sicherheitshinweise
Ventilator bei freier Ansaugung oder
Ausblasung nur in Betrieb nehmen, wenn
der Berührungsschutz des Flügelrades
gemäß DIN EN ISO 13857 gewährleistet
ist. Dazu Schutzgitter anbringen.
Artikel: ESR 16-3 EC
Fördervolumen: 580 m3/h
Drehzahl: 4000 1/min
Laufradtyp: radial
Drehzahlsteuerbar: ja
Bemessungsspannung: 230 V
Netzfrequenz: 50 Hz / 60 Hz
Nennleistung: 121 W
IMax: 1 A
Schutzart: IP 54
Wärmeklasse: F
Einbauort: Wand / Decke
Einbaulage: senkrecht / waagerecht
Material: Stahlblech, verzinkt
Farbe: silber
Gewicht: 12,1 kg
Gewicht mit Verpackung: 13,5 kg
Ventilator ausschwenkbar: ja
Nennweite: 160 mm
Breite: 386 mm
Höhe: 232 mm
Tiefe: 483 mm
Breite mit Verpackung: 400 mm
Höhe mit Verpackung: 265 mm
Tiefe mit Verpackung: 560 mm
Fördermitteltemperatur bei IMax: 50 G C
Umgebungstemperatur: -30 G C bis 50 G C
Verpackungseinheit: 1 Stück
