Beschreibung

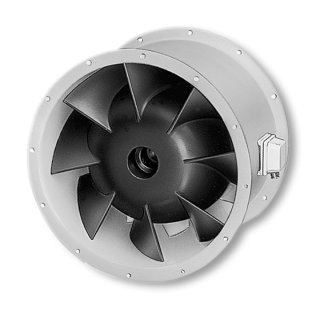

VARW 400/4 TK
Hochdruck-Rohrventilator mit zylindri-
scher Rohrhülse, beidseitigen Flanschen,
direkt angetrieben.
Zylindrisches Rohr aus verzinktem Stahl-
blech, mit beidseitig angeformtem
Flansch, Lochbild nach DIN 24155, einge-
bautes Nachleitrad.
Halbaxiales Laufrad, acht räumlich ge-
krümmte Schaufeln aus verzinktem Stahl,
zweifach lackiert. Vibrationsfreier Lauf
durch dynamische Wuchtung nach Gütestufe
G 6.3 VDI 2060 und DIN ISO 1940.
Einphasen-Wechselstrom-Kondensator-Motor
geschlossene Bauweise, wartungsfrei, mit
in die Wicklung eingebauten Thermokon-
takten, drehzahlsteuerbar durch Span-
nungsreduzierung, gedichtete, geräusch-
arme Kugellager mit Langzeitschmierung,
nicht reversierbar.
Ventilator-Daten (Standard)
Vol.str. bei 0 Pa 5130 m3/h
Vol.str. Betr.pkt. m3/h
Max. Druckerhöhung 230 Pa
Druckerh. Betriebspkt Pa
Fördermitteldichte 1.2 Kg/m3
Fördermitteltemperatur 40 GradC
Drehzahl 1375 1/min
aufgenomm.Leistung 0,7 kW
Gewicht 22,5 kg
Schalleistung 83 dB(A)
Schalleistungsspektrum LWa in dB(A)
Freq = zugehörige Frequenz in Hz
Freq 250 500 1000 2000 4000 8000
LW 72 77 79 77 70 60
Spannung 230 Volt
Stromaufnahme 3 / 3,35 Amp
Wechselstrom/Drehstrom W
Frequenz 50 Hz
Isolierklasse B
Schutzart IP 54
Fabrikat: Helios Ventilatoren
Typ: VARW 400/4 TK
Artikel: 06688
