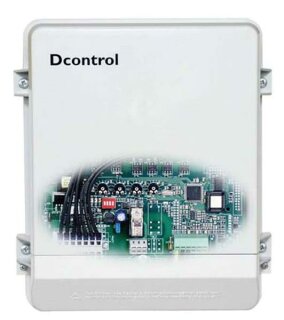

Stufenloser Thyristorregler für die
Ventilatordrehzahl von
Dreiphasenmotoren mit
Spannungsregelung. Die
Ventilatordrehzahlen werden durch ein
interner oder externer 10
k-Potentiometer manuell eingestellt
oder durch ein externes Signal 0..10V.
Das Gehäuseoberteil ist aus ABS
Kunststoff, lichtgrau, RAL 7035, das
Gehäuseunterteil ist aus
Aluminiumdruckguss
hergestellt.Austattung / Funktionen-
Motorvollschutz durch
Thermokontaktanschluss-
Potentialfreier Störmeldekontakt-
Spannungsversorgung für externe
Geräte, z. B. Sensoren +24 V (Imax 120
mA)- Integrierte
Halbleitersicherungen, Phasen- und
Gerätetemperaturüberwachung- Meldung
des Betriebszustandes über interne
LEDs- Eingang Freigabe (D1) für
Fern-Ein/Aus und Reset nach
Motorstörung über potentialfreien
KontaktBei Betrieb als
Drehzahlsteller:- Eingang für
Drehzahlvorgabesignal: 0-10 V (Ri >
100 kO), 0-20 mA, 4-20 mA- Anschluss
10 V DC zur Drehzahlvorgabe über
externes PotentiometerBei Betrieb als
Regelgerät: (P-Regler nicht für
Regelung auf Luftgeschwindigkeit oder
Luftvolumen geeignet)- Eingang für
Sensorsignal 4-20 mA, 0-10 V
(Temperaturfühler), z. B. für:
Drucksensor zur
Verflüssigungsdruckregelung oder
Temperaturfühler (z. B. Raumfühler,
Tauchfühler, Anlegefühler,
Kanalfühler)- Ausgang 0-10 V
Motorspannung z. B. für
?Folgeregler"Einstellmöglichkeiten:-
Minimale und maximale
Ausgangsspannung- Wählbarer "Hard
Start" (volle UA nach Netzeinschaltung
für ca. 10 s)Einstellmöglichkeiten bei
Betrieb als Drehzahlsteller:-
Ausgangsspannung am Gerät oder externe
Vorgabe- Invertierung für
Vorgabesignal (10-0 V, 20-0 mA, 20-4
mA)Einstellmöglichkeiten Bei Betrieb
als Regelgerät:- Sollwert im
Messbereich des Sensors, bei
Temperaturregelung -25° C bis 75° C.-
Regelbereich (P-Anteil)- Umkehr der
Regelfunktion über Dipswitch oder
extern über ?D2"-
Mindestluftabschaltung EIN / AUS
