Beschreibung

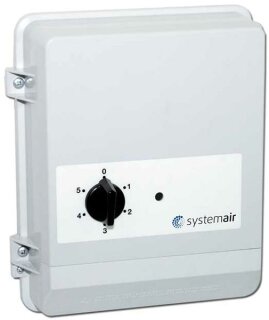

5-stufiger Transformator mit
Motorschutzfunktion für das Steuern
von 3~ Ventilatoren.Der
Dreiphasen-Transformator steuert die
Ventilatordrehzahl, indem er die
Versorgungsspannung in fünf
festgelegten Stufen reduziert.Die
Stufen werden durch den Drehknopf an
der Gehäusefront manuell
eingestellt.Der Transformator verfügt
über einen Motorschutzschalter, der
den Ventilator vom Stromnetz trennt,
sobald der Thermokontakt im Motor
auslöst.Der Motorschutzschalter wird
zurückgestellt, indem der Drehknopf 10
Sekunden lang auf ?0" gestellt
wird.Eingangsklemmen für
Raumthermostat RT und
Frostschutzthermostat FS trennen den
Ventilator vom Netz, wenn der
Stromkreis unterbrochen wird.Wenn das
Frostschutzthermostat FS den
Stromkreis unterbricht, wird es
genauso zurückgestellt als wenn der TK
auslöst.Die Klemmen sind bei
Auslieferung gebrückt.Der
Transformator ist mit
Anschlussmöglichkeiten für Klappen
oder anderen externen Geräten mit 230
V Eingängen versehen.Diese Anschlüsse
führen keinen Strom, wenn der
Drehknopf auf ?0" steht oder wenn der
TK- oder RT-Eingang offen ist.An
diesem Anschluss liegt die Spannung
an, sobald die Ventilatoren
laufen.Automatische Wiedereinschaltung
nach Netzausfall.Die
Versorgungsspannung beträgt 400 V
50/60 Hz.Das Gehäuseoberteil ist aus
ABS Kunststoff, lichtgrau, RAL 7035,
das Gehäuseunterteil ist aus
Aluminiumdruckguss hergestellt.Der
Hauptschalter des Geräts ist an der
Vorderseite angebracht.Eine
Monitorlampe an der Frontseite des
Gehäuses zeigt an, ob der
Transformator in Betrieb ist.Stufe 1 2
3 4 5Spannung V 95 145 190 240 400
