Beschreibung

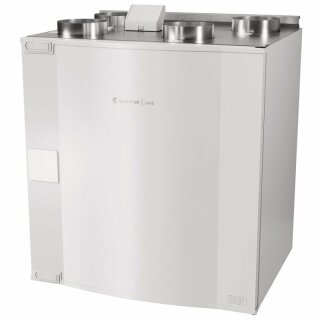

Wohnungslüftungsgerät mit
Wärmerückgewinnung zur kontrollierten
Be- und Entlüftung. Das SAVE-Gerät
kann auf verschiedene Arten betrieben
werden:SAVE LIGHT - Bedienfeld für
grundlegende Funktionen wie Ändern der
Lüfterstufe, allgemeine Alarm- und
Filterwechselanzeige.SAVE TOUCH -
Bedienfeld mit Touchscreen und
uneingeschränktem Zugriff auf alle
Funktionen und Einstellungen. Der
Startbildschirm zeigt Informationen
wie Lüfterstufe, Temperatur,
Luftqualität und aktive Funktionen an.
Sie können zwischen dem MANUELLEN und
dem AUTO-Modus wählen oder bevorzugte
Einstellungen aus den
vorkonfigurierten Benutzermodi und
vielem mehr auswählen.SAVE CONNECT -
Homesolutions von Systemair ist die
mobile Applikation und ermöglicht so
den Zugriff über Smartphone und
Computer auf die SAVE-Einheit. Die
mobile Anwendung spiegelt die
Funktionalität des SAVE
TOUCH-Bedienfelds wider und ermöglicht
den Zugriff auf alle Steuerfunktionen.
Es muss mindestens eine
Bedienmöglichkeit separat als Zubehör
bestellt werden. Die Frontseite des
Geräts ist mit einer Aussparung für
die direkte und kabellose Installation
der Bedienungseinheit versehen.Montage
hängend. Anschlussfertig mit Kabel und
Schukostecker. Komplett mit zwei
energiesparenden EC-Motoren, neuester
Bauart und rückwärts gekrümmten
Kunststofflaufrädern. Mit vier
vertikal oben liegenden Anschlüssen
für Lüftungsrohr DN 200 ausgestattet,
Zuluft links oder rechts. Anbindung
externer Komponenten über die
außenliegende Anschlussbox.Gehäuse aus
doppelschaligen verzinktem Stahlblech,
weiß lackiert (RAL 9010), allseitig
isoliert mit 30 mm Mineralwolle zur
Wärme- und Schalldämmung. Die
komplette Front ist für die Reinigung
und zu Wartungsarbeiten zugängig.
Automatischer Wechsel vom
Normalbetrieb mit Wärmerückgewinnung
in den Sommerbetrieb ohne
Wärmerückgewinnung durch den
integrierten Bypass.Die eingestellte
Zulufttemperatur wird über den Bypass
stetig geregelt. Automatische
Rückgewinnung von Kälteleistung im
Sommer möglich. Automatische
Abtauungsregelung über den Bypass.
Kondensatablauf ½" Außengewinde. Ein
Vor- oder Nachheizregister ist für den
Komfortbetrieb empfohlen.Mit dem
CAV-Kit (als Zubehör erhältlich), der
aus einem Zweipunkt-Druckmessumformer
besteht, wird eine präzise Regelung
der Zu- und Abluftvolumen (CAV)
gewährleistet. Für die CAV-Funktion
sind keine zusätzlichen externen
Komponenten erforderlich, da die
Druckschläuche, die an den
Messumformer angeschlossen werden,
bereits ab Werk im Gerät installiert
sind.Zwei Hochleistungslaufräder aus
Kunststoff, rückwärts gekrümmt.
Laufräder gewuchtet nach DIN ISO
21940-11, Auswuchtgüte G 6.3, in zwei
Ebenen dynamisch gewuchtet.
Energiesparenden, hocheffizienten
EC-Außenläufermotor, schwingungsfrei
aufgehängt. Kühlung durch Anordnung
des Motors innerhalb des Luftstromes.
Motorschutz durch integrierte
Motorelektronik, zusätzliches
Motorschutzschaltgerät wird hierzu
nicht benötigt. Steckverbindungen an
allen elektr. Bauteilen zur
Vereinfachung von Wartungsarbeiten. 2
Kompaktfilter serienmäßig
eingebaut:F7/ePM1 60% Zuluft und
M5/ePM10 50% Abluft. Filterüberwachung
mittels Filterstandzeit, einstellbar
von 3-15 Monaten.Regelung SAVE CONTROL
mit SAVE TOUCH:Ventilatorregelung-
Manuell in % (Standard auswählbar)-
Manuell in rpm (Standard auswählbar)-
Volumenkonstant, CAV (Zubehör
erforderlich)- Druckkonstant, VAV
(Zubehör erforderlich)- externe
Ventilatoransteuerung
(1,6-10V)Ventilatorstufen- 3 Stufen
manuell wählbar (Niedrig, Normal und
Hoch)- + 2 Stufen über die
Anwenderfunktion aktivierbar (Minimum
und Maximum)- + Aus (der manueller
Ventilatorenstopp muss freigegeben
sein)Bedieneinheit- Anbindung von bis
zu zehn Bedieneinheiten, vier Stück
über interne Spannungsversorgung-
zusätzliche Bedieneinheit als Zubehör
mit Rahmen in weiß oder schwarz
erhältlich- Wandmont
