Helios SB 160 D SILENTBOX
Rohrventilator, 1 PH schallgedämpft
SB 160 D
SILENTBOX Rohrventilator, 1 PH schall-
gedämpft

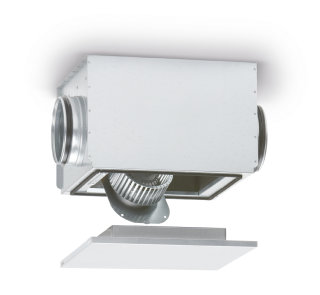

Radial-Rohrventilator mit geräuschge-
dämpftem Gehäuse.
Schalldämmendes Gehäuse aus verzinktem
Stahlblech mit runden Anschlußstutzen
auf Normrohre abgestimmt. Schallabsor-
bierende Lochblech-Innenauskleidung,
mit 50mm starker Mineralfaserplatte
hinterlegt. Deckel abnehmbar. Ventila-
torraum und Gehäusespirale frei
zugäng-
lich. Motor und Laufrad ausschwenkbar.
Hochleistungs-Trommel-Laufrad mit vor-
wärtsgekrümmten Schaufeln aus
verzinktem
Stahlblech, Vibrationsfreier Lauf durch
dynamische Wuchtung nach Gütestufe G
6.3
VDI 2060 und DIN ISO 1940.
Einphasen-Wechselstrom-Außenläufer-Moto
r
geschlossene Bauweise, wartungsfrei,
Drehzahl durch Spannungsreduzierung
steuerbar, eingebaute Thermokontakte,
gedichtete, geräuscharme Kugellager mit
Langzeitschmierung.
Ventilator-Daten (Standard)
Vol.str. bei 0 Pa 580 m3/h
Vol.str. Betr.pkt. m3/h
Max. Druckerhöhung 360 Pa
Druckerh. Betriebspkt Pa
Fördermitteldichte 1.2
Kg/m3
Fördermitteltemperatur
GradC
Drehzahl 2220 1/min
aufgenomm.Leistung 0,164 kW
Gewicht 10,3 kg
Schalleistung 67 dB(A)
Schalleistungsspektrum LWa in dB(A)
Freq = zugehörige Frequenz in Hz
Freq 250 500 1000 2000 4000 8000
LW 60 53 44 48 46 45
Spannung 230 Volt
Stromaufnahme 0,72 Amp
Wechselstrom/Drehstrom W
Frequenz 50 Hz
Isolierklasse F
Schutzart IP 44
Fabrikat: Helios Ventilatoren
Typ: SB 160 D
Artikel: 09563
