Beschreibung

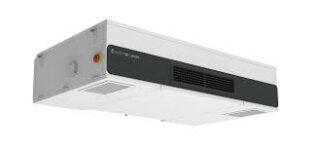

Dezentrales Komfortlüftungsgerät zur
Deckenmontage mit
Wärmerückgewinnung.Speziell für die
Anwendung in Klassenräume, Büroraume,
Verkaufsräume oder ähnlichem
konstruiert. Einfache und effiziente
Be- und Entlüftung für bestehende oder
zu sanierenden Räume, ohne großes
Kanalsystem. Diese dezentralen
Lüftungsgeräte überzeugen bei hoher
Luftleistung mit einem sehr niedrigen
Schallleistungspegel der
Gehäuseabstrahlung. Die Zuluft wird
direkt über ein Lüftungsgitter an der
Front in den Raum eingeblasen. Mittels
Coanda Effekt wird eine
Strömungsimpuls bis zu einer
Reichweite von 10 Metern erzielt. Dies
gewährleistet eine gleichmäßige
Luftumwälzung in Räumlichkeiten mit
entsprechender Raumhöhe.
Lüftungsgitter mit zwei einstellbaren
Lamellenreihen in RAL 7016. Die Abluft
gelangt aus der Räumlichkeit über die
Lüftungsgitter an der Unterseite.
Panelfilter ePM1 60% (F7) in der
Außenluft und zwei Taschenfilter ePM10
60% (M5) in der Abluft. Inklusive
Filterüberwachung zur optimalen
Nutzung der Filterstandzeit. Die
Montage der Komfortlüftung erfolgt
deckenhängend mittels den vier
seitlichen Befestigungsmöglichkeiten.
Vibrationsdämpfer zur entkoppelten
Montage im Lieferumfang enthalten.
Außen- und Fortluft an der Rückseite
mit federbelasteten Verschlussklappen.
Anschluss DN315. Gehäuse aus Aluminium
(AlMg3), Korrosionsklasse C4, weiß
lackiert in RAL 9010. Innenliegender
30/40mm starker Schaum zur Wärme- und
Schalldämmung. Mit einer
Wärmeleitfähigkeit von 0,034 W/mK (EN
12667). Brandschutzklasse B1 (DIN
4102), Brandverhalten C-s2 d0 (EN
13501). Gehäuseleckage Klasse L2 gemäß
EN ISO 1886:2007.Zwei große
Revisionsöffnungen sowie ein
abnehmbares Panel auf der
Geräteunterseite für Reinigung und
Wartungsarbeiten. Komplett mit zwei
energiesparenden EC-Motoren, neuester
Bauart und rückwärts gekrümmten
Laufrad. Revisionsschalter seitlich am
Lüftungsgerät montiert.
Wärmerückgewinnung mittels
Gegenstromwärmeübertrager.
Wärmebereitstellungsgrad bis zu 90%
nach EN308. Außen-Zuluftbypass mit
stetig regelnder Klappe zur
Temperatur- und Enteisungsregelung.
Kondensatanschluss (28mm) unten, im
hinteren Bereich zur Wand. Siphon und
Kondensatpumpe als Zubehör erhältlich.
Automatische bedarfsabhängige Regelung
der Wärmerückgewinnung im Winter,
sowie Kälterückgewinnung im
Sommer.Funktionen und Kompatibilität
der RegelungTemperaturregelung:
Ablufttemperatur
(Werkseinstellung)Raumtemperaturregelun
g (Raumsensor
Zubehör)ZulufttemperaturregelungVentila
torregelung: Volumenkonstant CAV
(Werkseinstellung)Manuell in %
Ventilatorstufen: 3 Stufen +
BoostWochenprogrammEingang Feueralarm
für die GLT oder den RauchmelderCO2
Bedarfsregelung (CO2 Sensor
Zubehör)Freie KühlungModbus RTU/RS485
und Bacnet TCP/IPBenutzerfreundliche
Raumbedieneinheit für die wichtigsten
Betriebsfunktionen. Die Konfiguration
der Komfortlüftungsanlage erfolgt
mittels der Anwendung ABT Go. Diese
steht für Windows, IOS und Android zur
Verfügung. Die Verbindung erfolgt
kabelgebunden über den Ethernet Port
oder kabellos mittels dem als Zubehör
erhältlichen Wifi-USB-Stick. Ein
effektiver und wirtschaftlicher
Betrieb unter Berücksichtigung der
optimalen Raumluftqualität wird über
die bedarfsabhängige Regelung und das
Wochenprogramm
sichergestellt.Integriertes
elektrisches Vorheizregister mit
1,8kW. Inklusive Temperaturbegrenzer
und Überhitzungsschutz. Technische
Daten:Nennspannung: 230V / 50 Hz /
1PhEmpfohlene Sicherung: 13ALuftmenge:
max. 1450mn/h bei 0pa
externNennluftmenge: 1000mn/h bei
100paSchalldruckpegel: 38,3 dB(A) 1
MeterSchalldruckpegel: 35 dB(A) 1
Meter bei 880mn/hElektrisches
Vorheizregister: 1800WElektrisches
Nachheizregister: ohneBreite:
2300mmHöhe: 570mmTiefe: 1300mmGewicht:
200kg
