Beschreibung

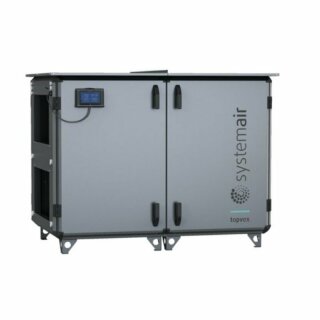

Kompaktlüftungsgerät mit
Wärmerückgewinnung zur
Außenaufstellung.Lüftungsgerät mit
Rotationswärmeübertrager konzipiert
als Standardlösung für bodenstehende
Außenaufstellung. Zweiteiliges
Wetterschutzdach beiliegend,
bauseitige Montage erforderlich. Inkl.
vorprogrammierter und fertig
verdrahteter Regelung. Schaltkasten im
Gerät integriert. Touch-Bedieneinheit
mit 7? IPS Display standardmäßig
beiliegend. Komplett mit zwei
freilaufenden Hochleistungslaufrädern
mit energiesparenden EC-Motoren. Mit 4
horizontal seitlichen rechteckigen
Anschlüssen 1200x500mm ausgestattet.
Zuluftanschluss rechts.Zusätzliche
bauseitig erforderliche Vorkehrungen
zur Außenaufstellung:- Betrieb der
wasserführenden Register mit
entsprechendem Wasser/Glykol-Gemisch,
sowie Einspritzschaltung und
isolierung der wasserführenden Rohre.-
Verwendung von luftseitigen
Absperrklappen (Zubehör). Bei
Stillstand der Lüftungsanlage darf
keine Kondensierung der Luft im Gerät
stattfinden. Ein dauerhafter Betrieb
der Anlage ist empfohlen. Eingebautes
elektrisches Nachheizregister,
Leistung 7,1kW zur Temperierung der
Zuluft, Heizelement aus Edelstahl,
Leistungsregelung mittels
proportionaler Einschalt- und
Ausschaltzeit. inkl.
Überhitzungsschutz und STB.
Sicherheitskette mit Freigabe durch
Luftstromüberwachung. Rahmenlose
Gehäusekonstruktion aus
selbsttragenden Magnesium Zink
Paneelen, allseitig isoliert mit 50mm
nicht brennbarer Mineralwolle zur
Wärme- und Schalldämmung.
Wärmebrückenfaktor TB2, Thermische
Isolierung T2, Dichtheitsklasse L2,
Gehäuseklasse D2, Korrosionsklasse C5
nach EN ISO 12944-2:2000
(Salzwasserbeständig).
Höhenverstellbare Gerätefüße. Glatte
Innenflächen zur einfachen Reinigung
gemäß VDI 6022. Durch
Revisionsöffnungen lässt sich die
Bedienseite für Reinigungs- und
Wartungsarbeiten vollständig öffnen.
Große Komponenten wie Wärmeübertrager,
Heizregister und Ventilatoren sind zu
Wartungs- und Instandhaltungsarbeiten
einfach herausnehmbar. Abschließbare
Türverschlüsse. Das Gerät wird in
einer Einheit geliefert. Einbringung
in das Gebäude durch 90cm
Standardtüren möglich. Zur
vereinfachten Einbringung ist das
Gerät in zwei Module teilbar.
Wärmerückgewinnung mittels
Rotationswärmeübertrager aus
Aluminium, Wärmebereitstellungsgrad
nach EN308 bis 85%. Wärmeübertragung
regelbar durch stufenlose
Drehzahlregelung des Rotors.
Rotorantrieb mit EC-Motor und Riemen.
Vorinstallierte Spülzone zur
Vermeidung von Mitrotationsleckage,
von 0°bis 5° einstellbar (im
Auslieferungszustand inaktiv).
Kondensatanschluss nicht erforderlich.
Automatischer Sommer Bypass (durch
Anhalten des Rotors) und automatische
Rückgewinnung von Kälteleistung im
Sommer. Feuchterückgewinnung,
anfallendes Kondensat wird im Winter
der Zuluft zugeführt.Zwei freilaufende
Hochleistungslaufräder aus
Kunststoff-Verbundwerkstoff,
rückwärtsgekrümmt. Laufräder nach VDI
2060, Auswuchtgüte G 6.3, in zwei
Ebenen dynamisch gewuchtet.
Ventilatormodule sind zusätzlich durch
Dämmstreifen gegen Körperschall
entkoppelt. Energiesparende,
hocheffiziente EC-Außenläufermotoren
IE4 oder höher, schwingungsfrei
aufgehängt. Kühlung durch Anordnung
des Motors innerhalb des Luftstromes.
Motorschutz durch integrierte
Motorelektronik, zusätzliches
Motorschutzschaltgerät wird nicht
benötigt. Stufenlos steuerbar und
überwachbar durch BUS-Ansteuerung.
Steckverbindungen an allen elektr.
Bauteilen zur Vereinfachung von
Wartungsarbeiten.Taschenfilter nach
DIN EN ISO 16890 serienmäßig
eingebaut. Filterklasse ePM1 60% (F7)
in der Außenluft und ePM10 60% (M5) in
der Abluft, Filterüberwachung mittels
Druckdosen. Einschubrahmen mit
Dichtstreifen. Temperaturfühler für
Außenluft und Abluft im Gerät
integriert, Zulufttemperaturfühler
lose beiliegend. WRG-Effizienzfühler
und Fortluftfühler je nach Modell
integriert.Das Lüftungsgerät besitzt
eine
