Beschreibung

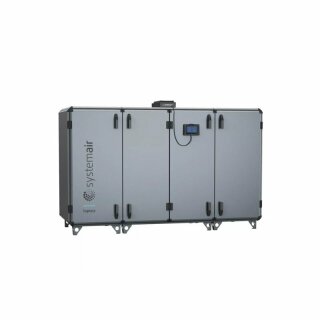

Kompaktlüftungsgerät mit
Wärmerückgewinnung.Lüftungsgerät mit
Gegenstrom-Wärmeübertrager konzipiert
als Standardlösung für bodenstehende
Innenaufstellung. Inkl.
vorprogrammierter und fertig
verdrahteter Regelung. Schaltkasten
außenliegend, verlängerbar auf bis zu
12m mit Zubehör. Touch-Bedieneinheit
mit 7? IPS Display standardmäßig
beiliegend. Komplett mit zwei
freilaufenden Hochleistungslaufrädern
mit energiesparenden EC-Motoren. Mit
4 vertikal obenliegenden rechteckigen
Anschlüssen 700x400mm ausgestattet.
Zuluftanschluss rechts.Eingebautes
Pumpenwarmwasser Nachheizregister zur
Temperierung der Zuluft mit
Anschlüssen (1" IG). Rohranschluss
aus Kupfer mit Aluminiumlamellen und
Gehäuse aus verz. Stahlblech, inkl.
Frostschutz mittels eingebautem
Tauchsensor im Rücklauf. Für den
Frostschutz sind 2 motorische
Absperrklappen für die Außen- und
Fortluft (24V mit Federrückstellung)
erforderlich (Zubehör).
Temperaturregelung mit einem
3-Wege-Ventil, 24V und 0-10V
Ansteuerung (Zubehör). 230V Ausgang
für Anschluss einer Umwälzpumpe
integriert. Inkl. Stillstandheizung,
Pumpennachlaufzeit
einstellbar.Rahmenlose
Gehäusekonstruktion aus
selbsttragenden Magnesium Zink
Paneelen, allseitig isoliert mit 50mm
nicht brennbarer Mineralwolle zur
Wärme- und Schalldämmung.
Wärmebrückenfaktor TB2, Thermische
Isolierung T2, Dichtheitsklasse L2,
Gehäuseklasse D2, Korrosionsklasse C5
(Salzwasserbeständig).
Höhenverstellbare Gerätefüße. Glatte
Innenflächen zur einfachen Reinigung
gemäß VDI 6022. Durch
Revisionsöffnungen lässt sich die
Bedienseite für Reinigungs- und
Wartungsarbeiten vollständig öffnen.
Regelung zugänglich ohne die Türen zu
öffnen (separater Schaltkasten, frei
positionierbar). Abschließbare
Türverschlüsse. Das Gerät wird in
einer Einheit geliefert. Teilbar in
drei Module zur einfachen Einbringung.
Das WRG Modul ist vollständig
zerlegbar.Wärmerückgewinnung mittels
Gegenstromwärmeübertrager aus
Aluminium, Wärmerückgewinnung nach
EN308 > 80%. Wärmeübertragung
regelbar durch die innenliegende
Bypassklappe. Die Geräte mit der
Endung ?S im Typenschlüssel, sind
vorkonfigurierte Geräte mit
sektionaler Enteisung. Die sektionale
Enteisung besteht aus vorverdrahteten
Klappen, die den Wärmetauscher in drei
Sektionen und die Bypass-Sektion
unterteilen. Jede einzelne Sektion
wird von einem separaten Stellantrieb
über den vorprogrammierten Regler
gesteuert. Die sektionale Enteisung
basiert auf der Messung des
Differenzdruckes über dem
Wärmetauscher. Wird durch die
Druckerkennung die Enteisung
aktiviert, arbeiten die
Sektionalklappen und die Bypassklappe
zyklisch modulierend, bis die WRG
enteist ist. Die sektionale Enteisung
verhindert die Vereisung des
Gegenstromwärmeübertragers und hält
die WRG Effizienz auch während dem
Enteisungsbetrieb bis -20°C ohne
energieaufwendigen Vorerhitzer
aufrecht. Kondensatanschluss unten.
Automatischer Sommer Bypass und
automatische Rückgewinnung von
Kälteleistung im Sommer. Inkl. 1 Stk.
Siphon, bei Aktivierung der
Kälterückgewinnung ist ein weiterer
Siphon erforderlich (Zubehör).Zwei
freilaufende Hochleistungslaufräder
aus Kunststoff, rückwärtsgekrümmt.
Laufräder nach VDI 2060, Auswuchtgüte
G 6.3, in zwei Ebenen dynamisch
gewuchtet. Ventilatormodule sind
durch Dämmstreifen gegen Körperschall
entkoppelt.Energiesparende,
hocheffiziente EC-Außenläufermotoren
IE4, schwingungsfrei aufgehängt.
Kühlung durch Anordnung des Motors
innerhalb des Luftstromes.
Motorschutz durch integrierte
Motorelektronik, zusätzliches
Motorschutzschaltgerät wird nicht
benötigt. Stufenlos steuerbar und
überwachbar durch BUS-Ansteuerung.
Steckverbindungen an allen elektr.
Bauteilen zur Vereinfachung von
Wartungsarbeiten.Taschenfilter nach
DIN EN ISO 16890 serienmäßig
eingebaut.ePM1 60% (F7) in der
Außenluft und ePM10 60% (M5
