Beschreibung

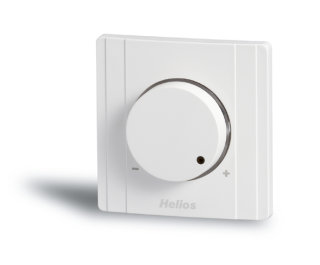

PU 24
Drehzahl-Potentiometer mit den
Zusatzfunktionen Schalter und LED.
Einsatzgebiet
Zur direkten Steuerung/Sollwertvorgabe
von EC-Ventilatoren mit Potentiometer-
Eingang. Zusätzlich mit Freigabeschalter
und LED-Anzeige für den Betriebszustand
(abhängig der Ausstattung der Ventilatortype).
Technische Daten
Potentiometer 10 kOhm
(mit min. Potentiometer ca. 7,9-16,5 kOhm)
Bei einer Potentiometerversorung von 10 V
ergibt sich eine Steuerspannung 0-10 V DC.
Min. Spannung 1,3-6,7 V DC einstellbar.
LED-Versorgungsspannung:
- 24 V DC (P.. 24), min. 6 mA
Zulässige Umgebungstemp. 0 bis +40 °C
Schaltplan-Nr. SS-1000
Fabrikat: Helios Ventilatoren
Typ: PU 24
Artikel: 01736
