Beschreibung

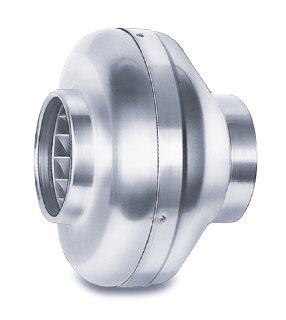

RR 100 A
Radial-Rohrventilator, 1-PH
Radial-Rohrventilator zur direkten
Montage im Rohrsystem. Zur Förderung
mittlerer und kleiner Luftvolumen
gegen hohe Widerstände.
Gehäuse aus verzinktem Stahlblech mit
runden Anschlußstutzen auf Normrohre ab-
gestimmt.
Radial-Laufrad mit rückwärts gekrümmten
Schaufeln aus Kunststoff.
Direkt auf Motor gepresst und als
Einheit dynamisch ausgewuchtet.
Geräuscharm, hoher Wirkunsgrad.
Einphasen-Wechselstrom-Außenläufer-Motor
geschlossene Bauweise, wartungsfrei,
Drehzahl durch Spannungsreduzierung
steuerbar, eingebaute Thermokontakte,
gedichtete, geräuscharme Kugellager mit
Langzeitschmierung.
Ventilator-Daten (Standard)
Vol.str. bei 0 Pa 250 m3/h
Vol.str. Betr.pkt. m3/h
Max. Druckerhöhung 340 Pa
Druckerh. Betriebspkt Pa
Fördermitteldichte 1.2 Kg/m3
Fördermitteltemperatur 60 GradC
Drehzahl 1730 1/min
aufgenomm.Leistung 0,041 kW
Gewicht 2,9 kg
Schalleistung 66 dB(A)
Schalleistungsspektrum LWa in dB(A)
Freq = zugehörige Frequenz in Hz
Freq 250 500 1000 2000 4000 8000
LW 64 60 58 52 45 38
Spannung 230 Volt
Stromaufnahme 0,18 Amp
Wechselstrom/Drehstrom W
Frequenz 50 Hz
Isolierklasse F
Schutzart IP 44
Fabrikat: Helios Ventilatoren
Typ: RR 100 A
Artikel: 05653
