Beschreibung

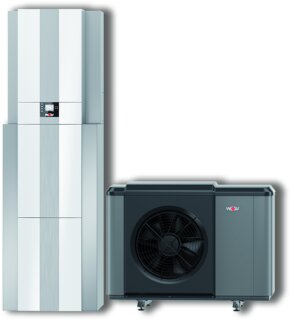

Wolf WP-Center CHC-Monoblock 10/300-50S
inkl. CHA10/400V+Speicher+Puffer+BM-2
Modularer Wärmeerzeuger (Aufstellfläche
max. 0,6 m2), Wärmepumpencenter
bestehend aus: 280l Warmwasserspeicher
nach DIN4753 aus emailliertem Stahl
S235JR mit 3,0m2-Glattrohrwärmetauscher
und PU-Hartschaumwärmedämmung (0,024
W/mK), Befüll- und Entleerungs-Hahn und
Tauchhülse, inkl. Magnesiumschutzanode.
50l Trennpufferspeicher (Stahl S235JR)
für Abtauenergie und als hydraulische
Systemtrennung, PU-Hartschaum
wärmegedämmt (Wärmeleitfähigkeit 0,024
W/mK), geeignet für Kühlbetrieb mit
Kaltwassertemperaturbereich von 18-25C.
Edelstahlwellrohr-Verrohrungssets,
(1.4404) mit EPDM-Dämmung und
Steckverbindungen PLUG&SEAL zur leichten
und schnellen Montage. MAG, 24 Liter,
Max. Betriebsdruck 2,5bar, für Heizung
nach DIN EN 13831, inkl. Kappenventil
mit Entleerung für unbeabsichtigtes
Schließen gemäß DIN EN 12828.
Bedienmodul BM-2 inkl.
Außentemperaturfühler, zur
witterungsgeführten
Vorlauftemperaturregelung, Zeitprogramme
für Heizen, Kühlen, WW und Zirkulation,
3,5" Farbdisplay mit Klartextanzeige.
Wärmepumpe CHA-Monoblock: Mit integr.
9kW E-Heizelement und energieeff.
Ausführung. Modulierend, Heiz- und
Kühlbetrieb, WW-Bereitung. Natürliches
Kältemittel R290. Vorlauftemperatur bis
70C im reinen WP-Betrieb.
EHPA-zertifiziert, SG-ready,
hybridfähig. Außeneinheit: Stufenlose
Leistungsregelung, Inverter. Zwei
separat el. gesteuerte
Expansionsventile. Rippenrohrverdampfer
aus Kupferrohr mit aufgepr. Alu-Lamellen
und hydrophober Schutzbeschichtung. Im
Gehäuse integr. Metallschutzgitter.
Wärmegedämmter Plattenwärmetauscher
(Edelstahl 1.4301) als Verflüssiger.
Vorlauf- und Rücklaufsensoren im Gerät
integriert. Hydr. und el. Anschluss
unter- und rückseitig zubehörlos. Hohe
JAZ durch optimierten Verdampfer und
EC-Eulenflügelaxialventilator. EEK
Raumheizung Mitteltemperatur: A++.
Aufstellung der Außeneinheit und
Sicherheitsabstände gemäß der WOLF
Montage- und Bedienungsanleitung.
Kältekreis nach Druckgeräte Richtlinie
2014/68/EU mit hermetisch gekapseltem
Scroll-Verdichter. Kältekreis auf Dauer
technisch dicht verifiziert.
Nachtbetrieb und Schallentkopplung.
Heizbetrieb: max. Heizwassertemp. von
75C mit Elektroheizelement. Entsprechend
den gültigen Normen und
Sicherheitsvorschriften ausgeführt.
Außeneinheit Aufstellung auf Boden oder
Boden- bzw. Wandkonsole. Vor- und
Rücklaufleitung zwischen Außen- und
Inneneinheit bauseits.
Verdampferabtauung über Kreislaufumkehr.
Inneneinheit: Hoch-effizienzumwälzpumpe
EEI<0,21 für Heizkreis und WW-Betrieb
integriert. Spreizungsregelung über
Pumpendrehzahl. 3-Wege-Umschaltventil
für Heiz-/Kühl-/Warmwasserbetrieb.
Integr. Wärmemengenzähler nach BAFA
mittels Durchflusssensor. 9kW (400V)
Elektroheizelement. Warnmeldung bei
niedrigem Wasserdruck mit
Heizwasserdrucksensor. Inneneinheit
gedämmt inkl.
Heizkreis-sicherheitsventil 3 bar mit
Kunststoffablaufschlauch (Innen 19 mm),
manuellem Entlüfter und analogem
Druckmanometer. Regler mit Steuer- und
Überwachungsorganen der gesamten
Wärmepumpe. Eingänge der Regelung: eBUS,
Speicherfühler, Außenfühler,
S0-Schnittstelle/ EVU/ Smart Grid/
PV-Anhebung, 3 parametrierbare Eingänge
für Sammlerfühler/ Taupunktwächter/ Ext.
Ansteuerung 0-10V. Ausgänge: Ext.
Heizkreispumpe, Anforderung 2.
Wärmeerzeugers, Ext.
3-Wege-Umschaltventil für den
Kühlbetrieb, Zirkulationspumpe, 3
parametrierbare Ausgänge. .
Internetschnittstelle Wolf Link home
(LAN, WLAN) lose beigelegt.
Technische Daten Außenmodul:
Wärmepumpenart Luft / Wasser Monoblock
Konformität CE
Abmessungen: (BxHxT)
incl. Füße, incl. Fronttüren:
Außeneinheit 1286x979x586
Inneneinheit 440x790x340
Gewicht: ODU 162kg, IDU 27kg
Kältekreis
Kältemitteltyp/GWP R290/3
Füllmenge/CO2eq 3,1/0,010kg/t
Kältemittelöl PZ46M
Füllmenge Kältemittelöl 900ml
Kompressor-Typ Scroll
Heizleistung/COP bei
Nennleistung nach EN14511:
A2/W35: 5,75/4,65 - A7/W35: 4,10/5,72
A10/W35: 3,75/6,05 - A-7/W35: 7,95/2,8
8Leistungsbereich bei:
A2/W35 kW 3,0-10,0 - A7/W35 kW 3,5-10,0
A-7/W35 kW 2,2-9,8
Kühlleistung / EER bei
(Nennleistung nach EN14511)
A35/W18: 6,01/5,92 - A35/W7: 4,81/4,04
Leistungsbereich Verdichter bei
A35/W18: 4,3-10,0 - A35/W7: 4,81/4,04
Schall Außeneinheit A7/W55
(in Anlehnung an EN 12102/EN ISO9614-2)
Schallleistungspegel:
bei Nenn-Wärmeleistung (ErP) 53dB(A)
Tag max. 60dB(A)
im reduziertem Nachtbetrieb 51dB(A)
Schalldruckpegel im reduziertem Nacht-
betrieb (in 3m Entfernung,
frei aufgestellt) 34DB(A)
Einsatzgrenzen Temp.-Betriebsgrenzen:
Heizbetrieb +15 bis +70C
Kühlbetrieb +7 bis +30C
max. Heizwassertemp. mit E-Heizung 75C
Luft Heizbetrieb min/max. -22/+40C
Luft Kühlbetrieb min/max. +10/+45C
Heizwasser
Mindestvolumenstrom für Abtauung 25l/min
Restförderhöhe bei min. Volumenstrom für
Abtauung 530mbar
maximaler Betriebsdruck Heizkreis 3bar
Wärmequelle
Luftvolumenstrom
im Nennbetriebspunkt 3.500m3/h
Anschlüsse
Inneneinheit: Vorlauf von Außeneinheit/
Heizung/Warmwasser 28 x 1
Außeneinheit: Vorlauf/Rücklauf G5/4" IG
Kondensatwasseranschluss DN50
Elektrik Außeneinheit
Netzanschluss/Absicherung Steuerspannung
1NPE, 230VAC, 50Hz / 16A (B)
Leistungsaufnahme Standby 13W
Leistung/Strom/cos(A7/W35) 620W/2,7A/0,8
max. Leistungsaufnahme Verdichter inner-
halb der Einsatzgrenzen 4,4kW
max. Verdichterstrom innerhalb der Einsa
tzgrenzen 11,1A
Maximale Anzahl Verdichterstarts pro h 6
Schutzart Außeneinheit IP 24
Elektrik Inneneinheit
Netzanschluss/Absicherung Außeneinheit,
E-Heizelement 3PE,400VAC,50Hz/20A(B)
Steuerspannung 1NPE,230VAC,50Hz/16A(B)
Leistungsaufnahme E-Heizelement 9kW
Heizkreispumpe/Standby 3-75W/2W
Maximale Stromaufnahme E-Heizelement
t (9kW) A 13 (400VAC)
Schutzart Inneneinheit IP 20
Wasserseitiger Anschluss:
3x DN25 Glattrohr für Vorlauf-Heizkreis
/Vorlauf Warmwasserbereitung/Rücklauf-
Heizung/Warmwasserbereitung
Link home Betriebstemperatur- und
Feuchtigkeit 0-60C/20-90%r.H.
Erfüllung des Prgrph.14a nach EnWG,
Dimfunktion mittels SG-Ready auf 4,2kW o
der wahlweise Einstellwert.Funktion gege
ben ab Softwarestand HCM-4 FW 1.90 bzw.
HCM-5 ab FW 1.20, BM-2 ab FW 3.30. Anzei
gemodul (AM)ab FW 2.00.
WLAN nach IEEE 802.11b/g/n, 2,4GHz, Kana
l 1 bis 13, LAN RJ45, 10/100Mbit. Ermögl
icht Nutzung der Smartset App für Androi
d und Apple sowie Smartset-Portal als We
banwendung. Remote Control für Fachhandw
erker zur Fernsteuerung, Optimierung und
Parametrierung des Wärmeerzeugers. Smar
thome Einbindung via Alexa Skills. Einfa
che Integration in die Inneneinheit der
Wärmepumpe.
Fabrikat: WOLF GmbH
Artikel-Nummer: 9146848
